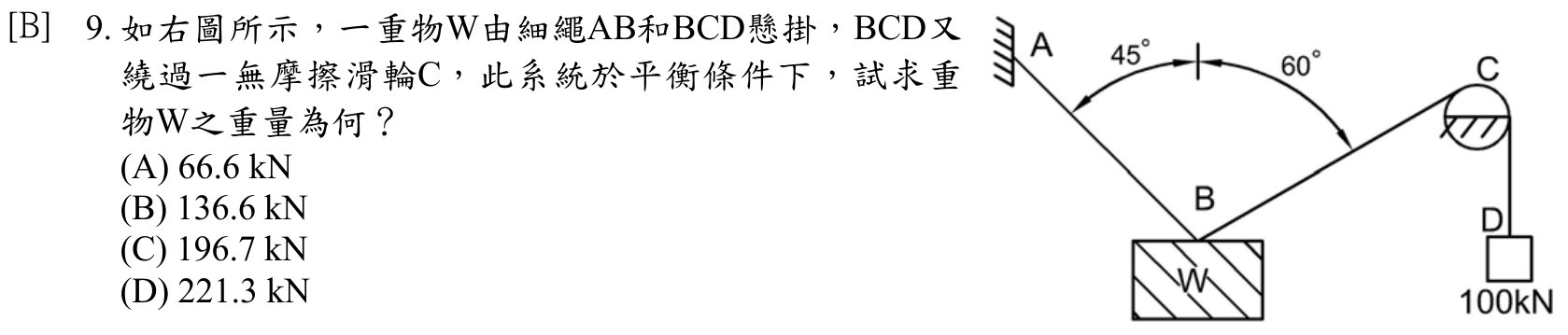

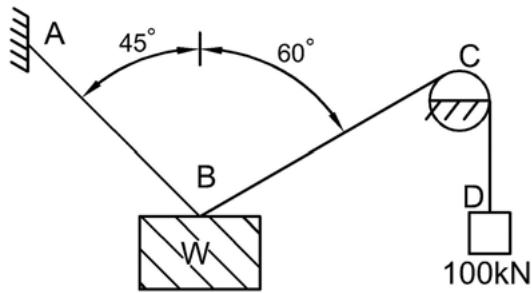

如右圖所示，一重物W由細繩AB和BCD懸掛，BCD又繞過一無摩擦滑輪C，此系統於平衡條件下，試求重物W之重量為何？
A66.6 kN
B136.6 kN正確答案
C196.7 kN
D221.3 kN
答案與詳解
逐選項解析
A66.6 kN節點平衡漏算✕ 易錯陷阱
僅用單一繩的垂直分量而忘記加上另一繩貢獻，或角度讀錯導致W偏小約66.6kN，屬漏算陷阱。
B136.6 kN節點靜力平衡✓ 正確
正確解：T_BCD=100kN（無摩擦滑輪），對B節點水平與垂直平衡，求出T_AB後，ΣFy=T_AB·sin45°+T_BCD·sin60°=W，計算得W≈136.6kN。
C196.7 kN✕ 易錯陷阱
D221.3 kN✕ 錯誤
