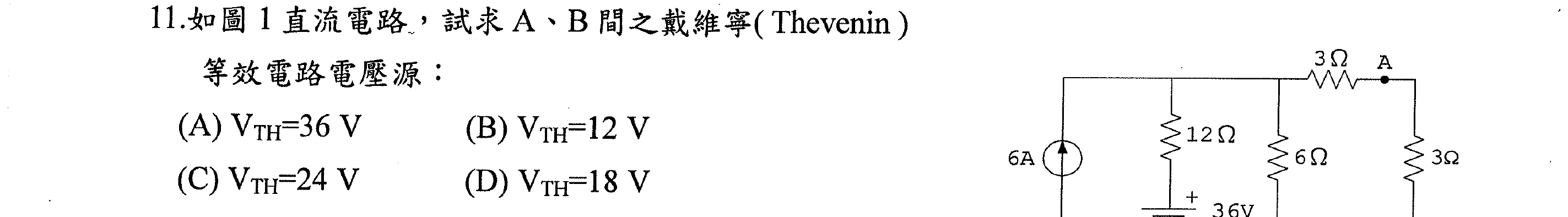

11. 如圖1直流電路，試求A、B間之戴維寧(Thevenin)等效電路電壓源：
AVth=36 V正確答案
BVth=12 V
CVth=24 V
DVth=18 V
答案與詳解
為什麼答案是 A
正確。A-B 開路時 3Ω 無電流通過，壓降為零，故 V_AB 等於內部節點電壓 V。設該節點為 V，列 KCL：流出電流 (V/12) + (V−36)/6 = 流入電流 6A，解得 V = 36V。因 3Ω 無壓降，V_AB = V_TH = 36V，與正解相符。
考點：戴維寧開路電壓考點：遺漏電流源貢獻考點：疊加法誤用考點：節點電壓混淆
