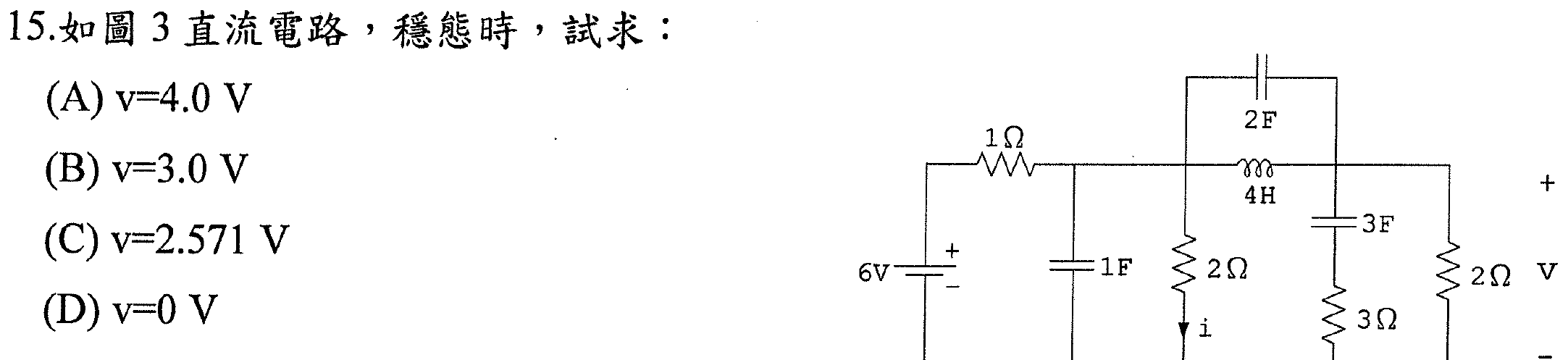

15. 如圖3直流電路，穩態時，試求電壓v：
Av=4.0 V
Bv=3.0 V正確答案
Cv=2.571 V
Dv=0 V
答案與詳解
為什麼答案是 B
直流穩態下電容（2F、1F、3F）全部開路、電感（4H）短路。化簡後電路為 6V 電源串聯 1Ω 的源端電阻，接到負載端的兩個 2Ω 並聯（等效 1Ω）。以分壓定理：v = 6 × 1/(1+1) = 3.0 V。故正確答案為 B。
考點：電阻並聯遺漏考點：DC穩態分壓考點：元件處理錯誤考點：概念顛倒
