如圖所示，有二理想電池（內電阻為零）與三電阻 $R_{1}$ 、 $R_{2}$ 、 $R_{3}$ 連結，其中 $R_{1}=2\Omega$ ， $R_{2}=1\Omega$ ，流過 $R_{1}$ 、 $R_{3}$ 的電流分別為 2 A、4 A，求電池 $V_{1}$ 的電壓為何？

正確答案為 C。10 V，正確：4 V + 6 V = 10 V。

一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要107 年第 5 題單選題

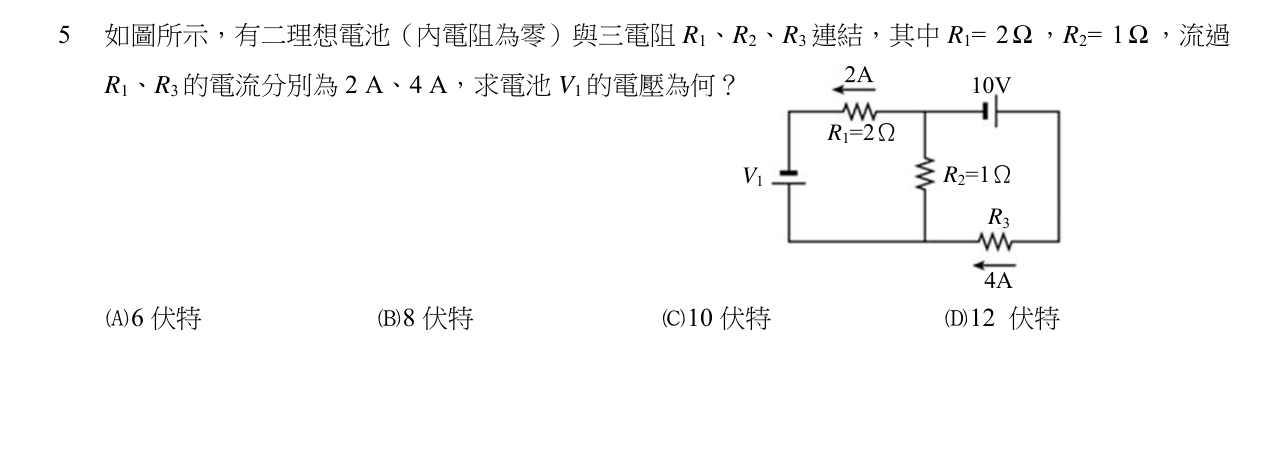

如圖所示，有二理想電池（內電阻為零）與三電阻 $R_{1}$ 、 $R_{2}$ 、 $R_{3}$ 連結，其中 $R_{1} = 2 Ω$ ， $R_{2} = 1 Ω$ ，流過 $R_{1}$ 、 $R_{3}$ 的電流分別為 $2 A$ 、 $4 A$ ，求電池 $V_{1}$ 的電壓為何？

6

伏特

8

伏特

10

伏特正確答案

12

伏特

答案與詳解

正確答案

V₁ = I₁R₁ + I₂R₂ = 2×2 + 6×1 = 10 V

10 V，正確：4 V + 6 V = 10 V。
