初考-電子工程
112 年 · 第 18 題
初考-電子工程
基本電學大意
112 年
第 18 題
單選題

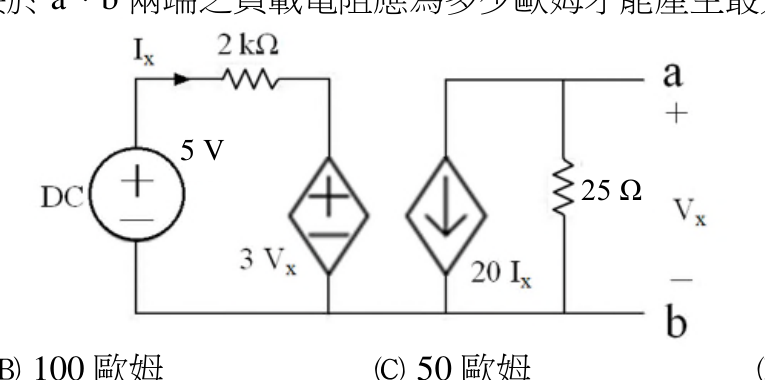

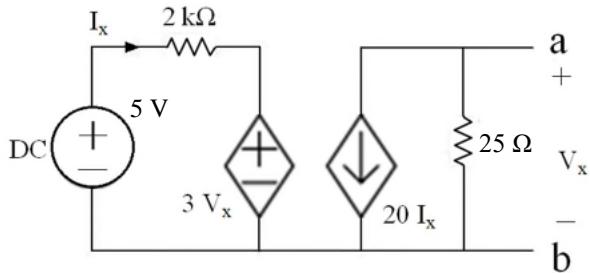

如圖所示之電路，求外接於 a、b 兩端之負載電阻應為多少歐姆才能產生最大功率？
A
無窮大
B
100 歐姆
正確答案
C
50 歐姆
D
25 歐姆
答案與詳解
B
正確答案
求最大功率轉移條件：負載電阻須等於戴維寧等效電阻(Rth)，本題Rth=100Ω，故答案為100歐姆。
為什麼答案是 B
由外加電源法求得含受控源電路之Rth=100Ω，依最大功率轉移定理R_L=Rth=100Ω時功率最大。
考點：開路無功率
考點：最大功率轉移定理
考點：Rth計算錯誤
考點：混淆實體電阻與Rth
