初考-電子工程基本電學大意112 年第 35 題單選題

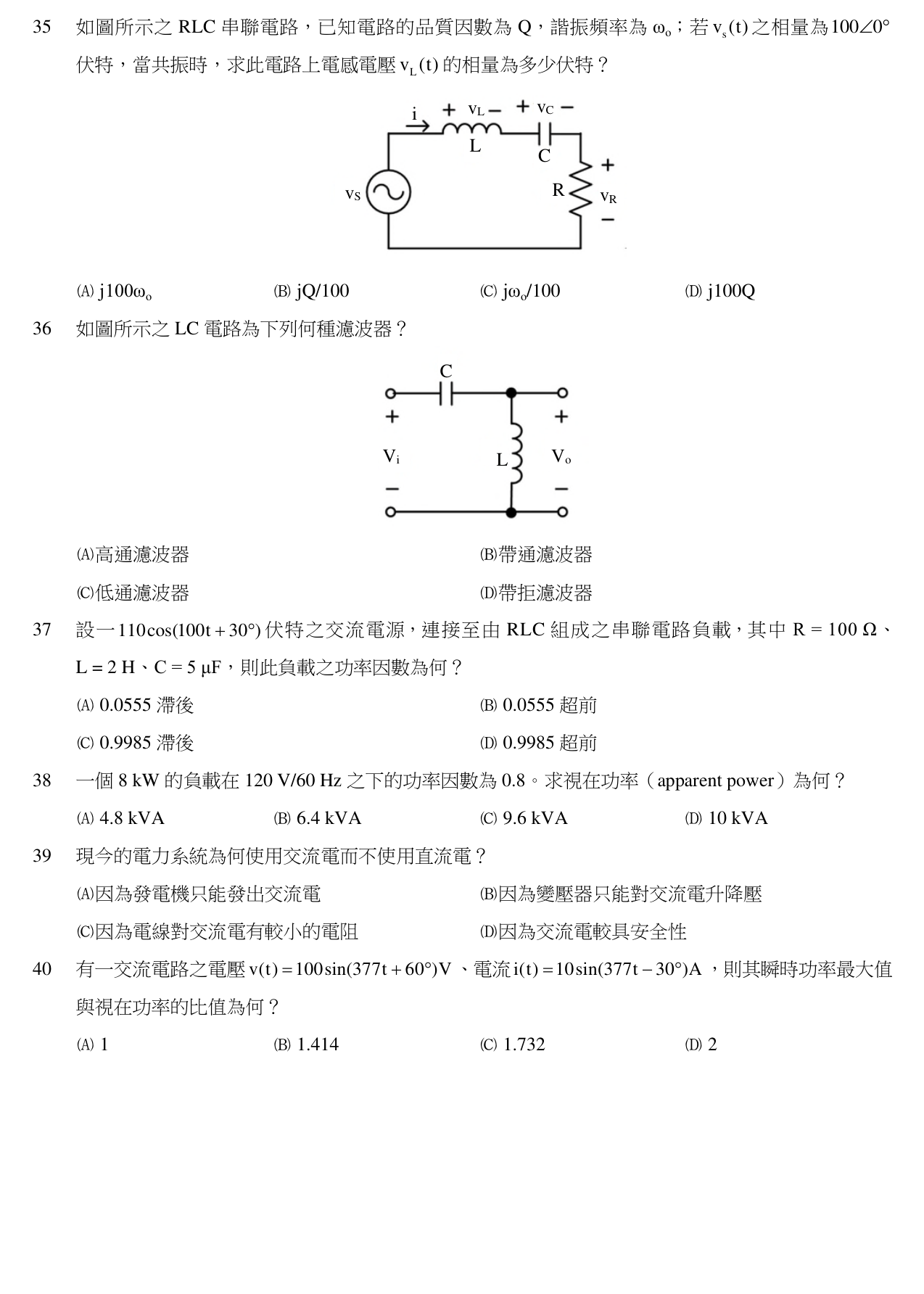

如圖所示之 RLC 串聯電路，已知電路的品質因數為 $Q$ ，諧振頻率為 $ω_{o}$ ；若 $v_{s} (t)$ 之相量為 $100∠0°$ 伏特，當共振時，求此電路上電感電壓 $v_{L} (t)$ 的相量為多少伏特？

j 100 ω_{o}

j Q /100

j ω_{o} /100

j 100 Q

正確答案

答案與詳解

正確答案

共振時 RLC 串聯電路電感電壓為 $jQV_s = j100Q$ 伏特，故選 D。

載入中…

如圖所示之 RLC 串聯電路，已知電路的品質因數為 Q，諧振頻率為 ωo​；若 vs​(t) 之相量為 100∠0° 伏特，當共振時，求此電路上電感電壓 vL​(t) 的相量為多少伏特？
