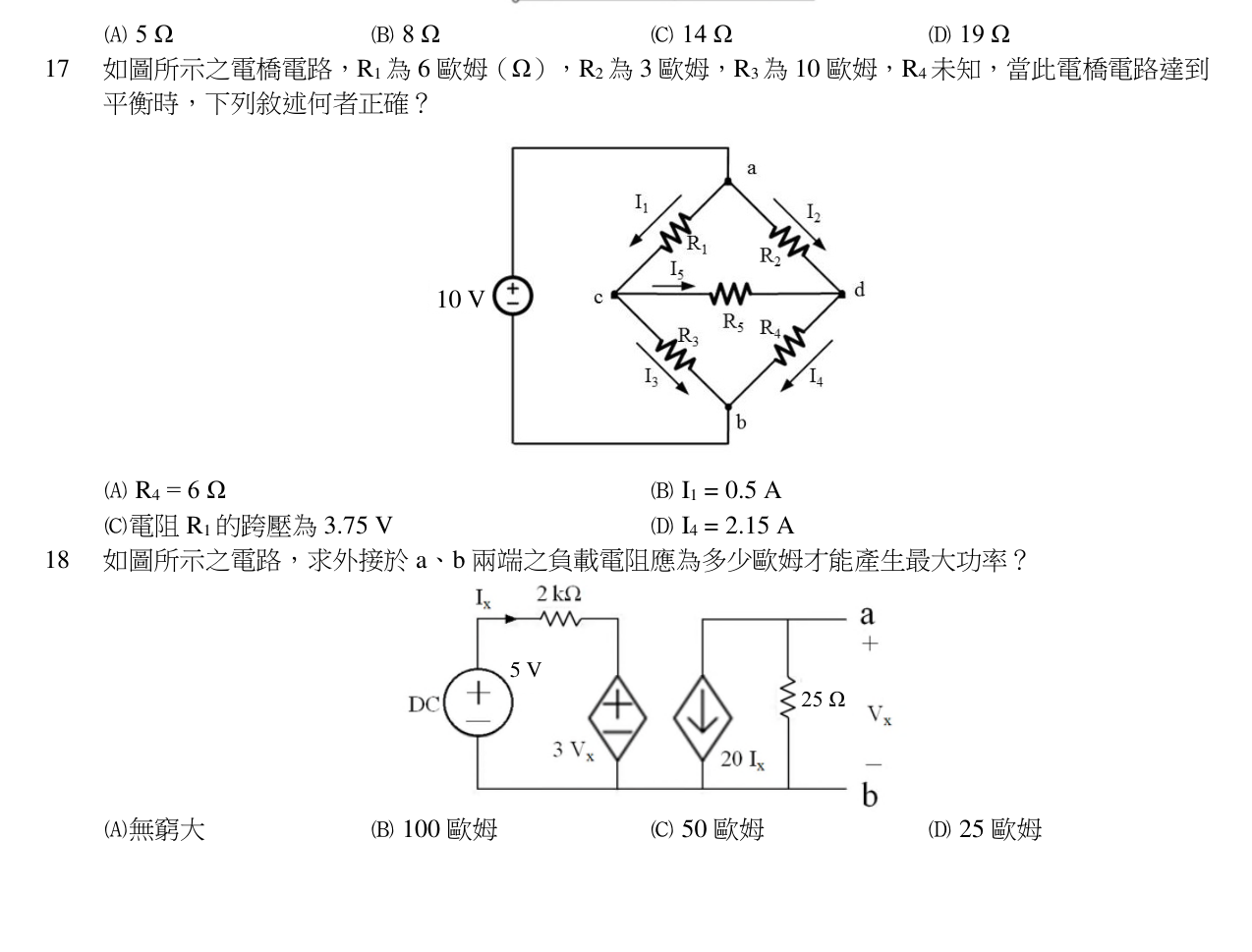

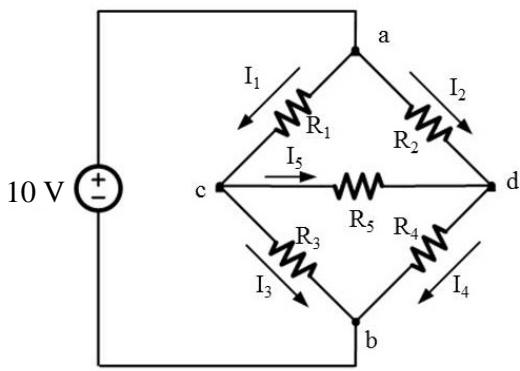

如圖所示之電橋電路， 為 6 歐姆（Ω）， 為 3 歐姆， 為 10 歐姆， 未知，當此電橋電路達到平衡時，下列敘述何者正確？
A$R_{4}=6\Omega$
B$I_{1}=0.5\ A$
C電阻 $R_{1}$ 的跨壓為 3.75 V正確答案
D$\mathrm{I}_4 = 2.15\mathrm{A}$
答案與詳解
為什麼答案是 C
電橋平衡時，左側支路為 R1 與 R3 串聯。利用分壓定理，R1 的跨壓 VR1 = 總電壓 × [R1 / (R1 + R3)] = 10V × [6 / (6 + 10)] = 3.75 V。
