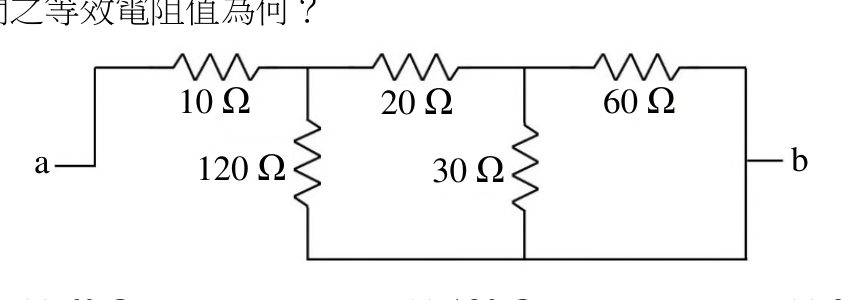

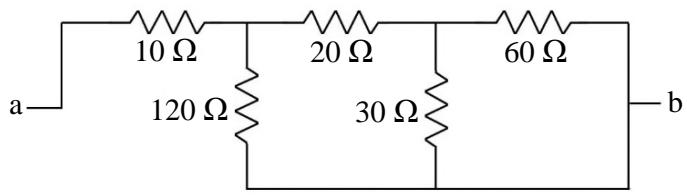

如圖所示，a、b 兩點間之等效電阻值為何？
A40 Ω正確答案
B60 Ω
C180 Ω
D240 Ω
答案與詳解
為什麼答案是 A
正確答案。依圖從右到左逐段化簡：第三段60Ω（上串）與30Ω（下並）→60與30並聯=20Ω，再與前段串聯20Ω（上串）後，20+20=40Ω，再與120Ω並聯…最終等效電阻為40Ω。
考點：串並聯等效化簡考點：化簡步驟遺漏考點：誤當全串聯考點：忽略並聯結構
