專技高考-醫事放射師醫學物理學與輻射安全105 年第 34 題單選題

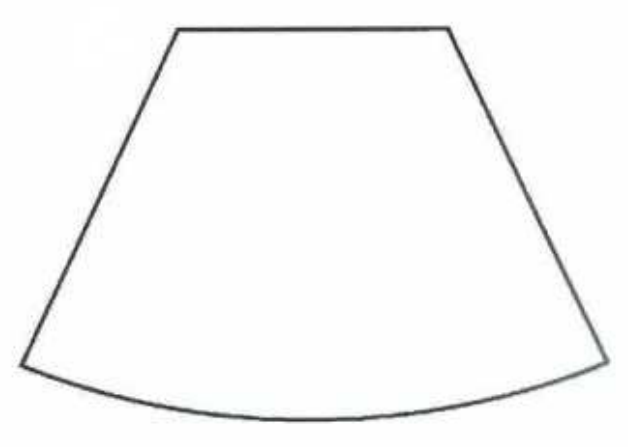

試問下圖為那一種超音波轉換器（ultrasound transducer）的掃描影像格式？
A線性相位陣列（linear phased array）
B凸面陣列（convex array）
C向量陣列（vector array）正確答案
D相位陣列（phased array）
C正確答案
圖形上窄下寬、底部呈弧形外凸→為向量陣列(vector array)的特徵掃描格式
為什麼答案是 C
向量陣列(vector array)掃描格式為頂部窄直線（探頭接觸面小）、兩側斜向外展開、底部呈弧形曲線的梯形扇狀，與圖中輪廓完全吻合。此格式在心臟超音波中常見，可在小聲窗下取得較大掃描視野。
載入中…
完整詳解
Pro · 無限重點 圖形上窄下寬、底部呈弧形外凸→為向量陣列(vector array)的特徵掃描格式
圖形頂部較窄、兩側向外斜展、底部為弧形曲線，形成梯形+弧底的扇形輪廓，這正是向量陣列(vector array)的標誌性掃描格式。
逐選項分析
A✕
線性相位陣列掃描格式為長方形（矩形），影像上下等寬、邊界平直，與圖中上窄下寬且底弧的輪廓完全不符。
B✕ 陷阱
凸面陣列(convex array)掃描格式也呈上窄下寬的扇形，但其頂端探頭接觸面較寬（弧形探頭面），且整體輪廓為較大的弧扇形；圖中頂部為直線且窄，更接近向量陣列特徵，易與本題混淆。
C✓ 正確
向量陣列(vector array)掃描格式為頂部窄直線（探頭接觸面小）、兩側斜向外展開、底部呈弧形曲線的梯形扇狀，與圖中輪廓完全吻合。此格式在心臟超音波中常見，可在小聲窗下取得較大掃描視野。
D✕ 陷阱
相位陣列(phased array)掃描格式為純扇形（pie-shaped），從探頭頂端單一小點向外呈三角/扇形展開，無明顯頂部寬度；與圖中頂部有一定寬度的梯形輪廓不同。易和向量陣列混淆，但兩者頂端結構不同。
四種超音波轉換器掃描影像格式比較
| 轉換器類型 | 掃描格式形狀 | 頂部特徵 | 底部特徵 | 常見用途 |
|---|
| 線性陣列 (linear array) | 長方形 | 寬直線 | 寬直線（等寬） | 淺層組織、血管 |
| 凸面陣列 (convex array) | 大扇弧形 | 弧形探頭面（有寬度） | 大弧線 | 腹部、產科 |
| 向量陣列 (vector array) | 梯形+弧底（上窄下寬+弧形底） | 窄直線 | 弧形曲線 | 心臟（小聲窗） |
| 相位陣列 (phased array) | 純扇形（三角形） | 極小點/極窄 | 大弧線 | 心臟超音波 |
向量陣列(vector array)與相位陣列(phased array)在功能上都常用於心臟超音波，且掃描格式都呈扇形，極易混淆。關鍵區別在頂部：向量陣列頂部有明顯窄寬度（梯形頂邊），相位陣列頂部幾乎是一個點（純三角扇形）。圖中清楚可見頂部有一定寬度的直線，故選C而非D。
