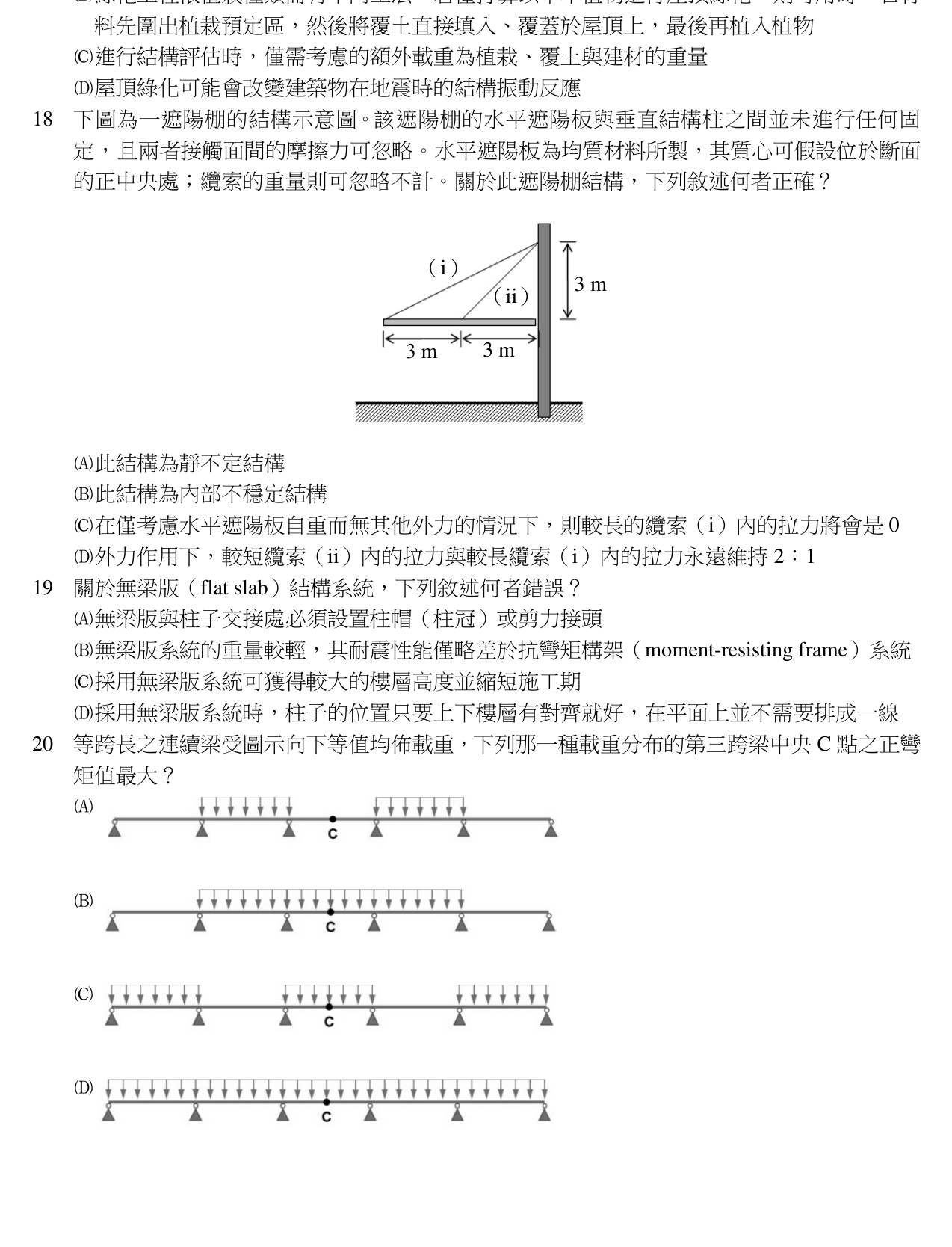

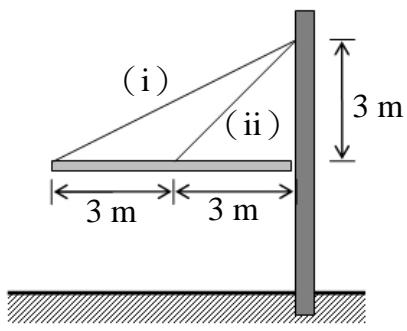

下圖為一遮陽棚的結構示意圖。該遮陽棚的水平遮陽板與垂直結構柱之間並未進行任何固定，且兩者接觸面間的摩擦力可忽略。水平遮陽板為均質材料所製，其質心可假設位於斷面的正中央處；纜索的重量則可忽略不計。關於此遮陽棚結構，下列敘述何者正確？
A此結構為靜不定結構
B此結構為內部不穩定結構
C在僅考慮水平遮陽板自重而無其他外力的情況下，則較長的纜索（i）內的拉力將會是 0正確答案
D外力作用下，較短纜索（ii）內的拉力與較長纜索（i）內的拉力永遠維持 2：1
答案與詳解
逐選項解析
A此結構為靜不定結構靜定與靜不定判斷✕ 錯誤
未知數為纜索i拉力T1、纜索ii拉力T2、柱對板水平反力N共3個；平面平衡方程式ΣFx=0、ΣFy=0、ΣM=0亦為3個，未知數等於方程式數，故為靜定結構而非靜不定。
B此結構為內部不穩定結構結構穩定性✕ 錯誤
兩條纜索提供拉力約束、柱提供水平反力，結構在一般外力下可維持平衡且無機構運動，屬於穩定結構，並非內部不穩定。
C在僅考慮水平遮陽板自重而無其他外力的情況下，則較長的纜索（i）內的拉力將會是 0✓ 正確
D外力作用下，較短纜索（ii）內的拉力與較長纜索（i）內的拉力永遠維持 2：1✕ 錯誤
