專技高考-醫事放射師核子醫學診療原理與技術學111 年第 41 題單選題

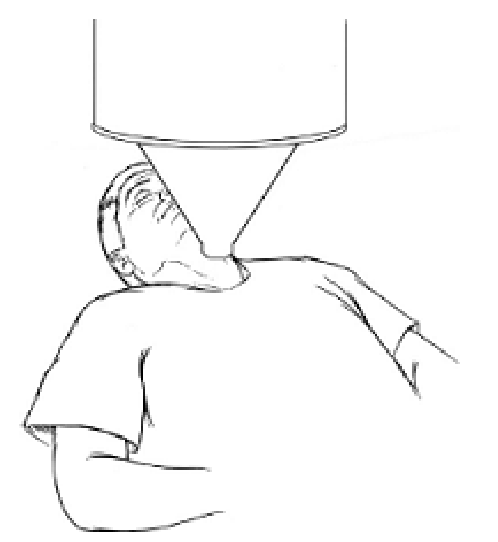

利用核醫閃爍造影準直儀對受檢者前方脖子進行造影（如下圖），此準直儀型式為下列何者？
A針孔式準直儀（pinhole collimator）正確答案
B散焦式準直儀（diverging collimator）
C平行多孔式準直儀（parallel multihole collimator）
D聚合式準直儀（converging collimator）
A正確答案
圖中顯示準直儀呈倒錐形（漏斗狀）對著脖子，光線從單一小孔聚合成倒三角射束，這是針孔式準直儀的典型幾何特徵。
為什麼答案是 A
圖中準直儀呈倒錐/漏斗形，底部收束成單一小孔對準受檢者頸部，射束呈倒三角形收斂至頂點，正是針孔式準直儀的結構特徵。針孔準直儀常用於甲狀腺等小器官的放大影像，從前方對脖子造影完全符合臨床應用情境。
載入中…
完整詳解
Pro · 無限重點 圖中顯示準直儀呈倒錐形（漏斗狀）對著脖子，光線從單一小孔聚合成倒三角射束，這是針孔式準直儀的典型幾何特徵。
圖中準直儀底部呈漏斗收窄、只有一個頂點小孔朝向受檢者，射束路徑呈倒V形→直接判定針孔式準直儀。
逐選項分析
A✓ 正確
圖中準直儀呈倒錐/漏斗形，底部收束成單一小孔對準受檢者頸部，射束呈倒三角形收斂至頂點，正是針孔式準直儀的結構特徵。針孔準直儀常用於甲狀腺等小器官的放大影像，從前方對脖子造影完全符合臨床應用情境。
B✕
散焦式準直儀（diverging collimator）的孔洞向外擴散，影像會縮小、視野擴大，準直儀外形呈向外展開而非收縮成單孔，與圖中倒錐收束形狀不符。
C✕
平行多孔式準直儀由多個平行孔道組成，整體外形為平板狀，射束為平行束，影像大小與實物相同，不會出現圖中倒錐收束至單點的幾何形態。
D✕ 陷阱
聚合式準直儀（converging collimator）的孔洞確實向內聚焦，可放大影像，外形也有收束感，容易與針孔混淆。但聚合式有多孔且聚焦點在受檢者前方空間中，並非收束至準直儀上的單一實體小孔；圖中清楚顯示收束至準直儀頂端單點，故為針孔式而非聚合式。
四種準直儀比較
| 準直儀類型 | 孔洞結構 | 影像大小 | 常見用途 |
|---|
| 針孔式（Pinhole） | 單一小孔，漏斗收束 | 放大（近大遠小） | 甲狀腺、小器官精細影像 |
| 平行多孔式（Parallel） | 多孔平行排列 | 與實物1:1 | 全身一般造影 |
| 聚合式（Converging） | 多孔向內聚焦 | 放大 | 腦部、心臟等中型器官 |
| 散焦式（Diverging） | 多孔向外展開 | 縮小 | 大器官或全肺造影 |
聚合式與針孔式都能產生放大影像，考生容易混淆。關鍵辨別點：針孔式只有「一個實體小孔」且準直儀外觀呈漏斗收束狀（圖中清晰可見）；聚合式為多孔設計，聚焦在體外空間而非準直儀本體上。看到圖中倒錐單孔就應直接選針孔式。
