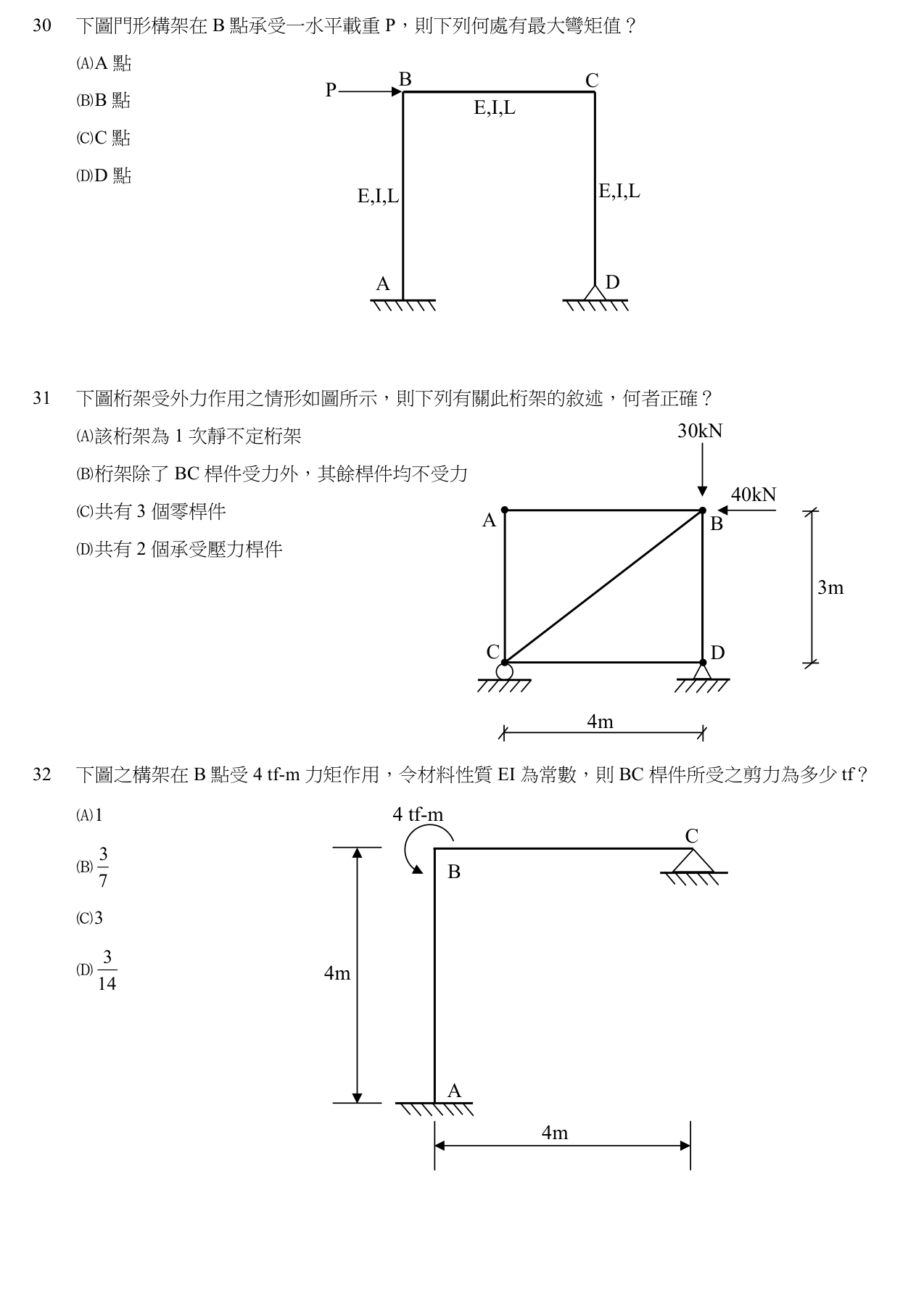

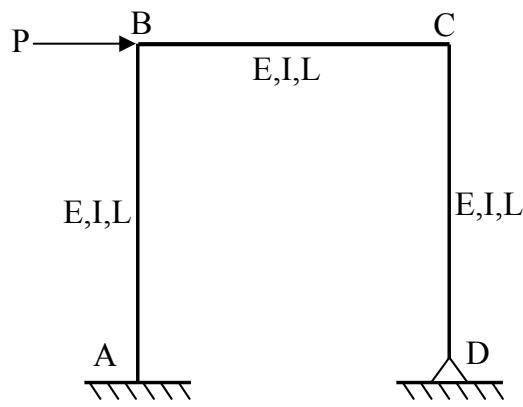

下圖門形構架在 B 點承受一水平載重 P，則下列何處有最大彎矩值？
AA 點正確答案
BB 點
CC 點
DD 點
答案與詳解
為什麼答案是 A
A點圖示為固定端，能承受並提供抵抗彎矩。在水平載重P作用下，因右側D點為鉸支承無法抗彎，結構的抗側向變形主要由左側AB柱承擔，因此柱底A點會產生全構架最大的彎矩。
考點：固定端彎矩考點：節點彎矩分配考點：鉸支承特性
