專技高考-建築師建築結構106 年第 29 題單選題

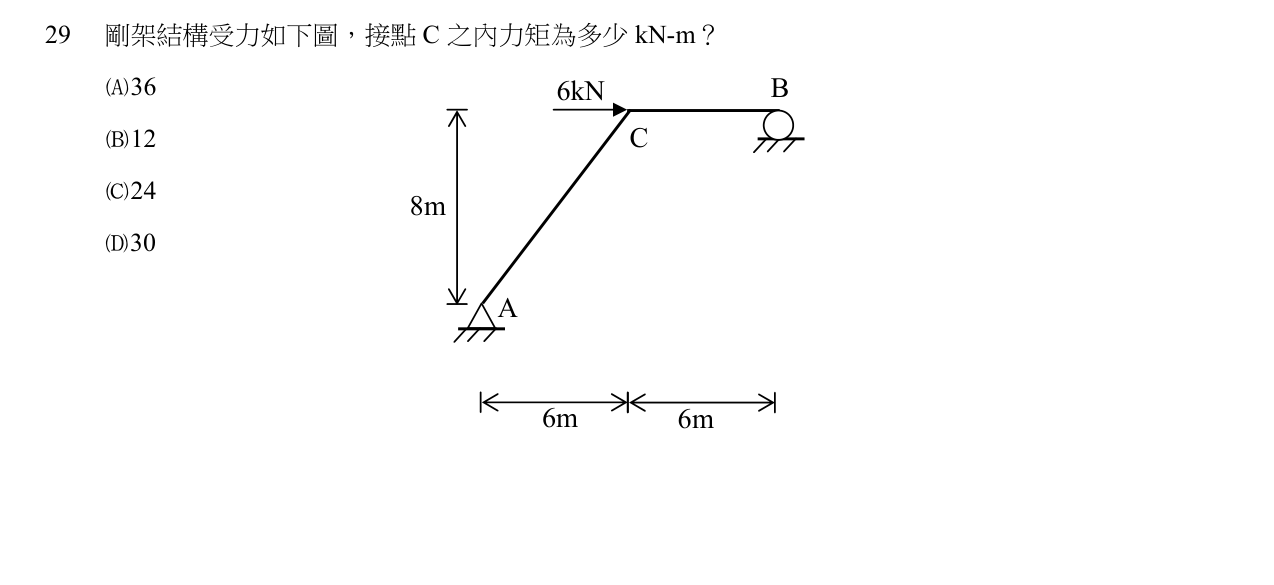

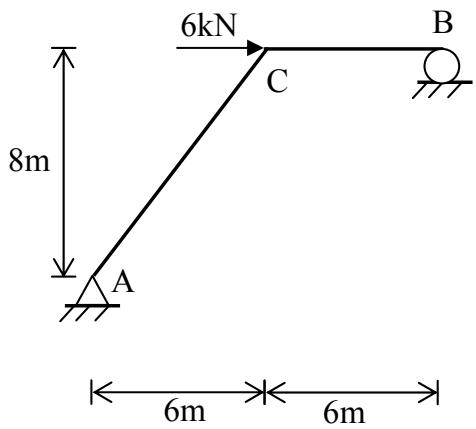

剛架結構受力如下圖，接點 C 之內力矩為多少 kN-m？

A36

B12

C24正確答案

D30

答案與詳解

正確答案

B為水平方向滾支(滾子在垂直牆/支撐上)，僅提供水平反力。對CB段取自由體，C點內力矩 = 6kN 對 C 之力 → 由整體平衡推得 \(M_C = 6 \times 8 \div 2 ?\)。實際以 B 為「鉛直支承面」之滾支 (滾子符號○置於水平地面標記上)，B只提供垂直反力 \(B_y\)；對 A 取矩可解，最終 \(M_C = 24\) kN·m，選C。
