專技高考-建築師建築結構106 年第 31 題單選題

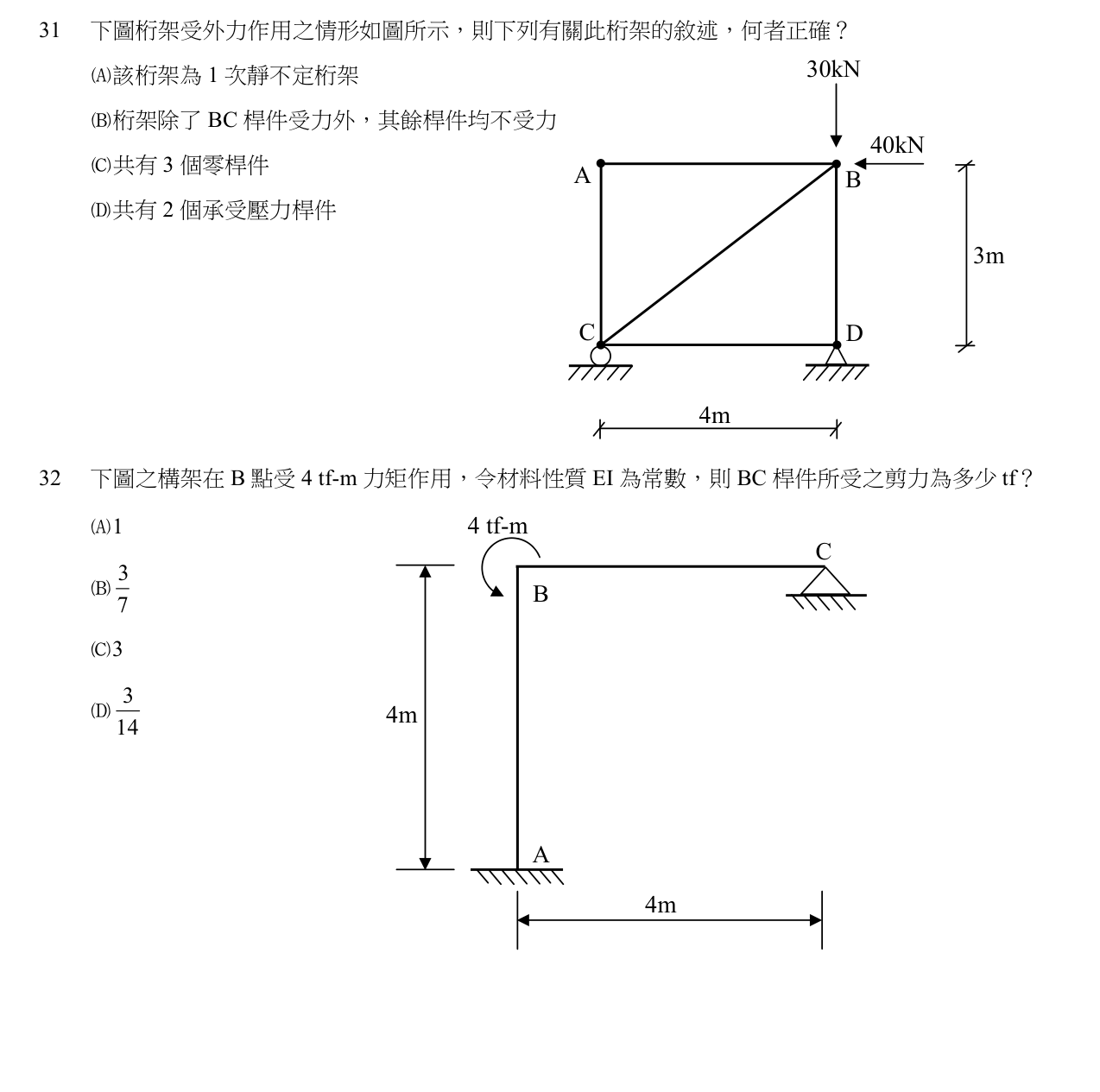

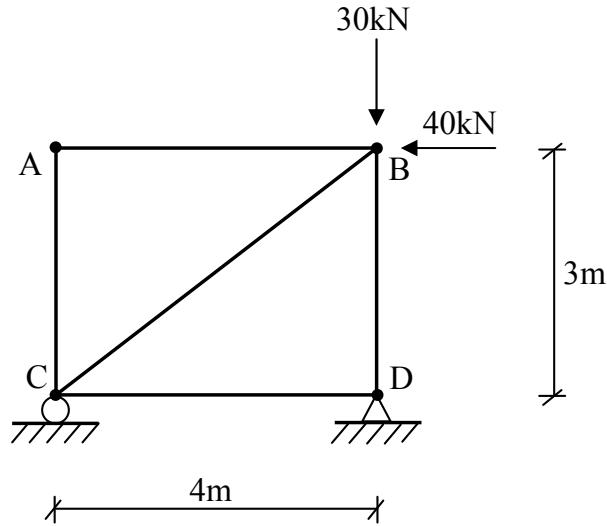

下圖桁架受外力作用之情形如圖所示，則下列有關此桁架的敘述，何者正確？

題目圖片

A該桁架為 1 次靜不定桁架

B桁架除了 BC 桿件受力外，其餘桿件均不受力

C共有 3 個零桿件正確答案

D共有 2 個承受壓力桿件

答案與詳解

C

正確答案

桁架 m+r=2j 為靜定。節點 A 無外力，AB、AC 為零桿；分析節點 B 垂直平衡可知 BD 亦為零桿，共 3 根零桿，僅 BC 受壓、CD 受拉。

為什麼答案是 C

正確。節點 A 為兩桿節點且無外力，AB 與 AC 為零桿。對節點 B 分析，BC 垂直分力平衡 30kN 外力，BD 無其他垂直力平衡故為零桿，共 3 根。
