專技高考-建築師
106 年 · 第 28 題
專技高考-建築師
建築結構
106 年
第 28 題
單選題

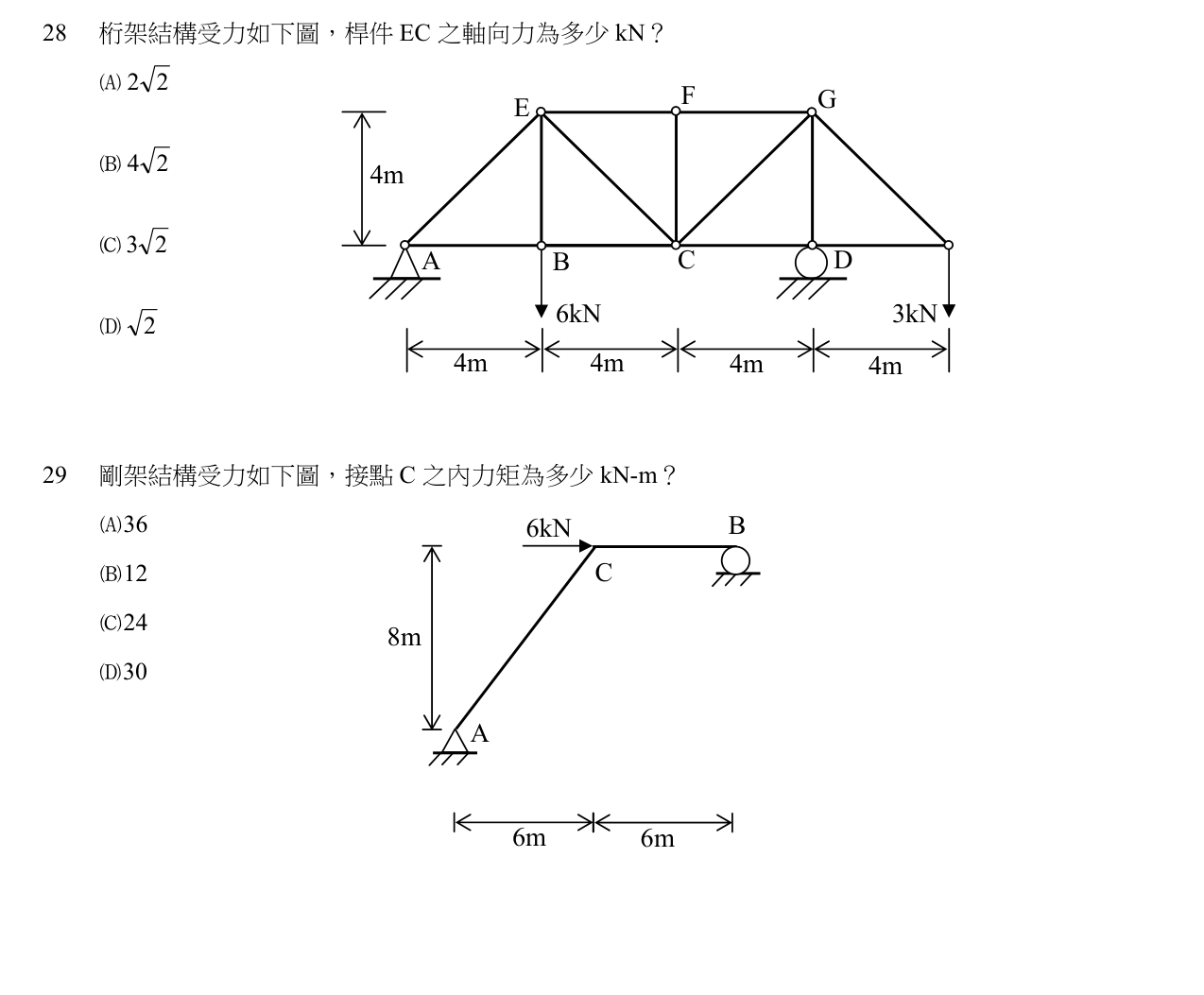

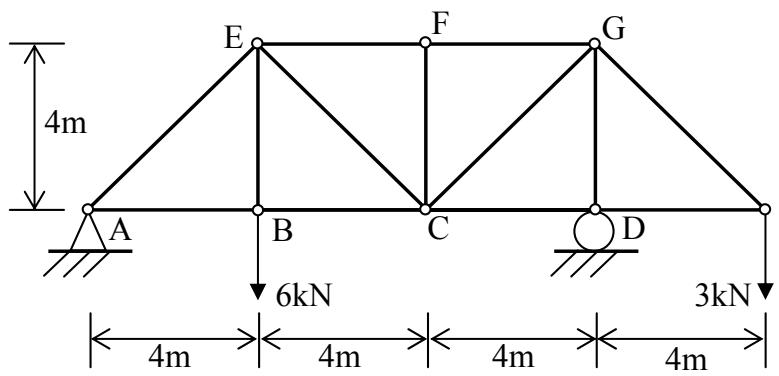

桁架結構受力如下圖，桿件 EC 之軸向力為多少 kN？
A
22
B
24
C
23
正確答案
D
2
答案與詳解
C
正確答案
節點 B 垂直平衡得 \(F_{BE}=6\) kN；再於節點 A 解出 \(F_{EA}=3\sqrt2\)（壓），最後在節點 E 垂直平衡得 \(|F_{EC}|=3\sqrt2\) kN，故選 (C)。
