專技高考-建築師建築結構104 年第 38 題單選題

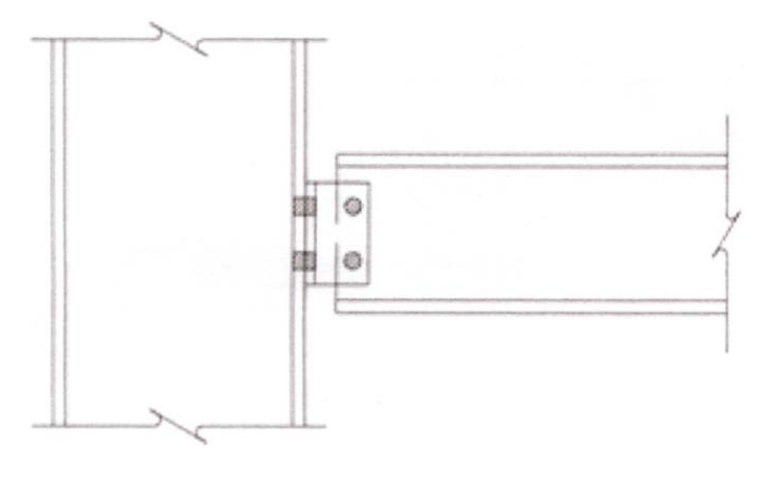

鋼結構梁柱桿件皆為H型鋼斷面,利用雙角鋼與螺栓鎖固接合(雙角鋼僅連接梁腹板與柱翼板),此種接合裝置在分析時不能傳遞下列那一種力?

題目附圖

A梁拉力

B梁壓力

C梁剪力

D梁彎矩正確答案

答案與詳解

D

正確答案

雙角鋼僅連接梁腹板與柱翼板的螺栓接合屬於「剪力接合（鉸接）」，只能傳遞剪力與軸力，無法傳遞彎矩。

為什麼答案是 D

圖中雙角鋼只夾住梁腹板，未延伸至梁上下翼板，無法形成抵抗彎矩所需的力偶，故此鉸接型接合無法傳遞彎矩。

考點：軸力傳遞考點：剪力接合設計考點：鉸接/彎矩釋放
