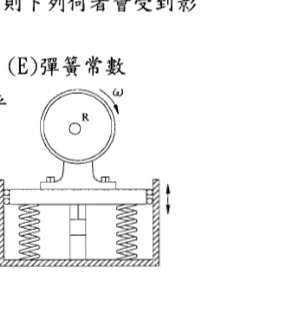

如右圖所示，50kg 之機器由 4 個 k = 200N/m 的彈簧支撐，馬達上有不平衡轉輪 R，質量為 5kg，其質心距轉動軸心 50mm。已知阻尼比 C/Cc = 1.1，當強迫振動時，其振幅大小為何？(mm)
A5.25
B6.25正確答案
C7.31
D8.42
E9.0
答案與詳解
為什麼答案是 B
6.25mm：正確代入ωn=√(k_eq/M)=√(800/50)=4rad/s，靜態偏心量m_u·e/M=5×0.05/50=0.005m=5mm，再用穩態振幅公式得約6.25mm。
考點：振幅計算偏低考點：穩態強迫振幅考點：阻尼公式誤用考點：放大因子誤算
