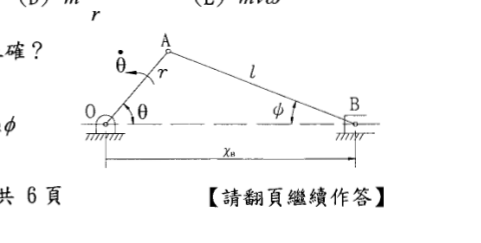

右圖之曲柄滑塊機構所推導出位置與速度關係何者正確？
Ar sinθ = ℓ sinφ正確答案
BxB = r cosθ + ℓ cosφ正確答案
Cr cosθ = ℓ cosφ
DvB = rθ̇ sinθ + ℓφ̇ sinφ
EẋB = -rθ̇ sinθ - ℓφ̇ sinφ正確答案
答案與詳解
逐選項解析
Ar sinθ = ℓ sinφ垂直位置約束✓ 正確
滑塊 B 與固定點 O 同高，故曲柄端 A 的高度同時等於 r sinθ 與 ℓ sinφ。
BxB = r cosθ + ℓ cosφ水平位置✓ 正確
OB 的水平距離為曲柄及連桿的水平投影之和，故 xB = r cosθ + ℓ cosφ。
Cr cosθ = ℓ cosφ✕ 易錯陷阱
DvB = rθ̇ sinθ + ℓφ̇ sinφ✕ 易錯陷阱
EẋB = -rθ̇ sinθ - ℓφ̇ sinφ✓ 正確
