經濟部所屬事業機構新進職工程力學95 年第 50 題複選題

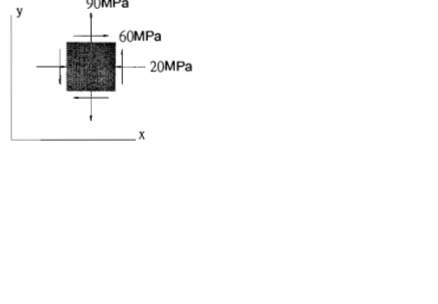

一物體在某一點之平面壓力狀態示於右圖元素中,則此點之主力值 σ1 , σ2=?
A$\sigma_{1}=100MPa$
B$\sigma_{1} = 116MPa$正確答案
C$\sigma_{2} = -22MPa$
D$\sigma_{2} = -36.4MPa$
E$\sigma_{2} = -46.4MPa$正確答案
B、E正確答案
平面應力求主應力,用 σ1,2 = (σx+σy)/2 ± √[((σx-σy)/2)²+τxy²]。由正解 B+E 反推讀圖值,σ1≈116MPa、σ2≈-46.4MPa,故選 B 與 E。
逐選項解析
A$\sigma_{1}=100MPa$✕ 易錯陷阱
σ1=100MPa 為陷阱值。若考生將剪應力或讀圖正負號估算錯誤,會得到約100MPa,但正確 σ1≈116MPa,故 A 錯誤。
B$\sigma_{1} = 116MPa$✓ 正確
C$\sigma_{2} = -22MPa$✕ 易錯陷阱
σ2=-22MPa 為粗估誤差。此值通常來自半徑 R 計算時剪應力平方項漏算或開根號取近似錯誤,正確 σ2≈−46.4MPa,故 C 錯誤。
D$\sigma_{2} = -36.4MPa$✕ 易錯陷阱
E$\sigma_{2} = -46.4MPa$✓ 正確
