原住民族五等考試-電子工程基本電學大意104 年第 32 題單選題

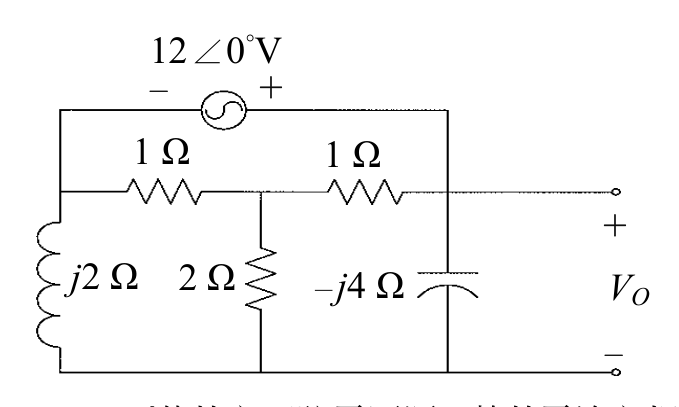

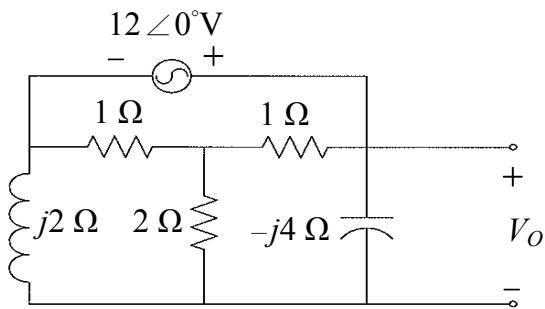

試求電壓 $V_{o}$ ：

題目圖片

A

13.66∠ - 36.11°

V正確答案

B

21.21∠55.2°

V

C

21.21∠ - 55.2°

V

D

86.21∠65°

V

答案與詳解

A

正確答案

用節點分析或網目電流法，對含j2Ω、2Ω、1Ω、-j4Ω的交流電路求Vo，答案為13.66∠-36.11°V。

為什麼答案是 A

正確答案。電路分析：左側j2Ω∥2Ω=(j2×2)/(j2+2)=(j4)/(2+j2)=1+j1Ω；電源12∠0°V，串聯左1Ω+左並聯阻抗(1+j1)Ω後，再串聯右1Ω與-j4Ω並聯。右側-j4Ω開路端為Vo。節點方程解得Vo≈13.66∠-36.11°V。
