技師基本電學大意104 年第 15 題單選題

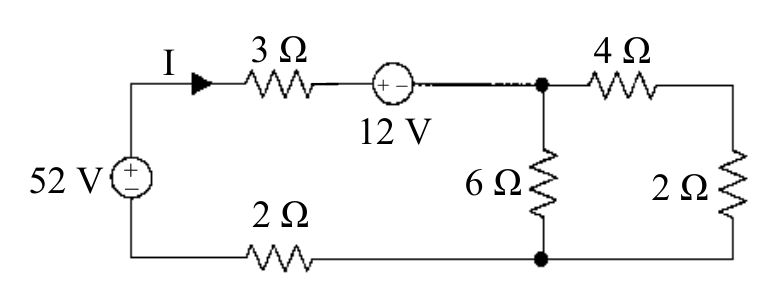

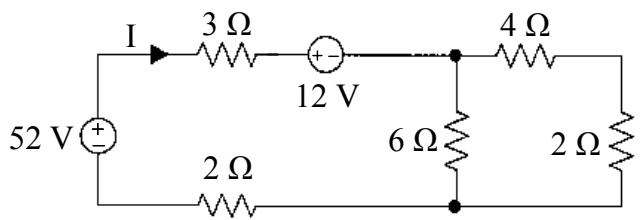

求下圖所示串並聯電路中流過 之電流 為多少安培？

題目附圖
A3
B4
C5正確答案
D6
答案與詳解
C
正確答案
含兩電源的串並聯電路，用KVL列迴路方程式求流過3Ω的電流I=5A

為什麼答案是 C

正確答案。右側6Ω與(4Ω串2Ω=6Ω)並聯得3Ω，總串聯電阻=3+2+3=8Ω，KVL：52-12=I×(3+2+3)→40=8I→I=5A

考點：KVL計算錯誤考點：電源極性誤判考點：KVL+並聯化簡考點：等效電阻計算誤
