初考-電子工程
111 年 · 第 19 題
初考-電子工程
基本電學大意
111 年
第 19 題
單選題

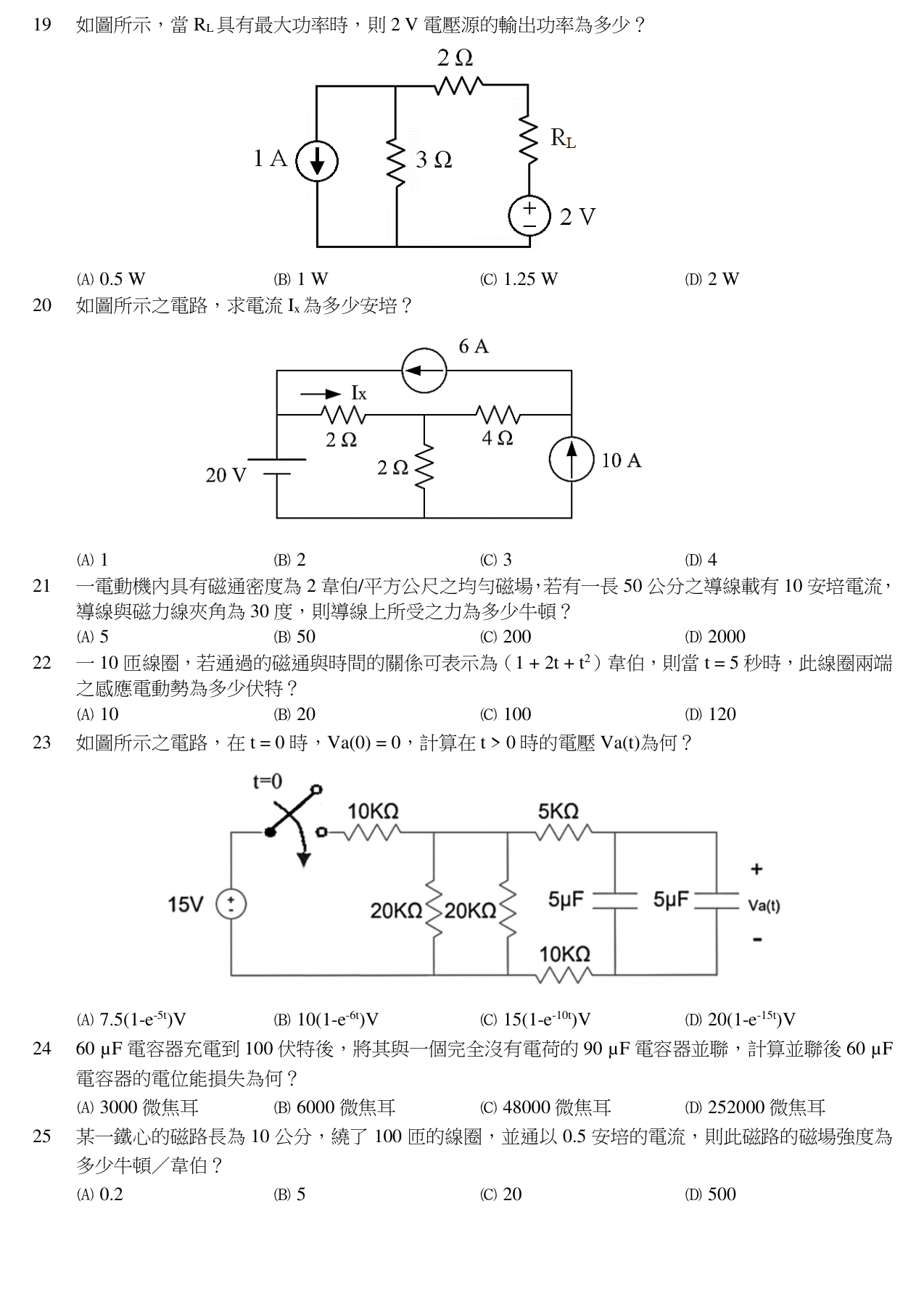

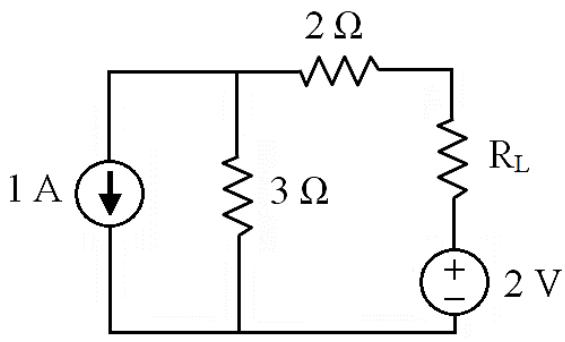

如圖所示，當
R
L
具有最大功率時，則
2
V
電壓源的輸出功率為多少？
A
0.5
W
B
1
W
正確答案
C
1.25
W
D
2
W
答案與詳解
B
正確答案
求 R_L 端戴維寧等效得 V_th=1V、R_th=5Ω，故 R_L=5Ω；回到原電路用節點/疊加法求 2V 源實際輸出電流 0.5A，輸出功率 P=2×0.5=1W，選 (B)。
