初考-電子工程基本電學大意111 年第 3 題單選題

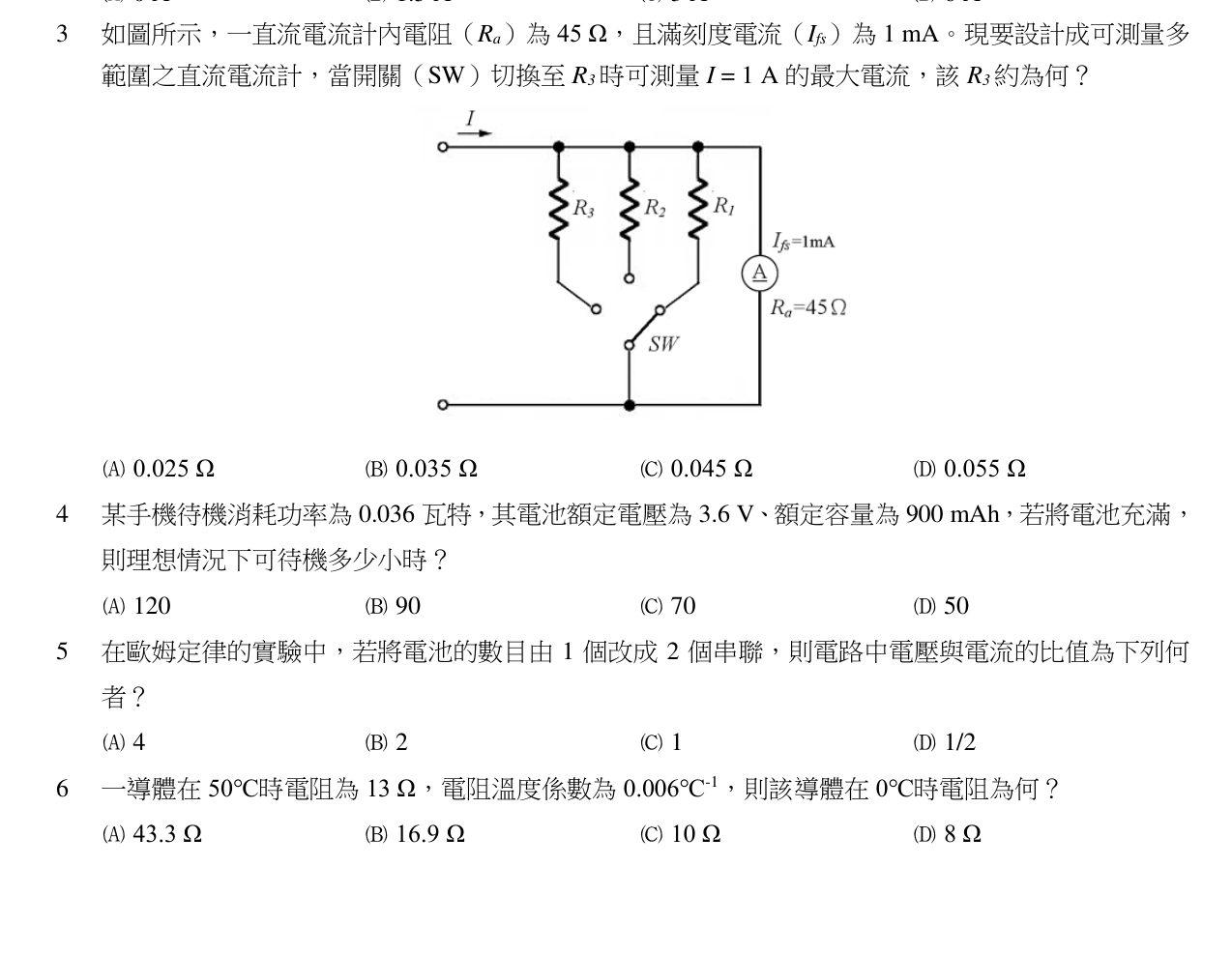

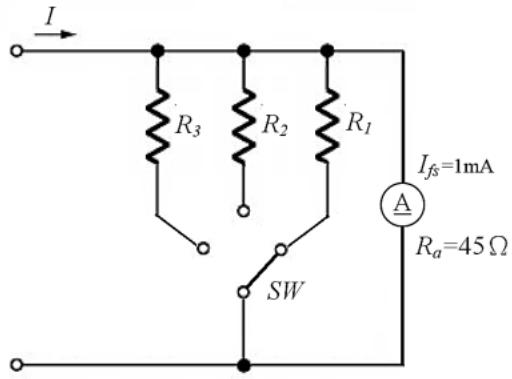

如圖所示，一直流電流計內電阻（ $R_{a}$ ）為 $45 Ω$ ，且滿刻度電流（ $I_{f s}$ ）為 $1 mA$ 。現要設計成可測量多範圍之直流電流計，當開關（SW）切換至 $R_{3}$ 時可測量 $I = 1 A$ 的最大電流，該 $R_{3}$ 約為何？

0.025 Ω

0.035 Ω

0.045 Ω

正確答案

0.055 Ω

答案與詳解

正確答案

分流電阻 $R_3 = \dfrac{I_{fs}\,R_a}{I-I_{fs}} \approx 0.045\ \Omega$，選 (C)。
