國營聯招 儀電電路學、電子學101 年第 25 題單選題考點：公式代入驗證

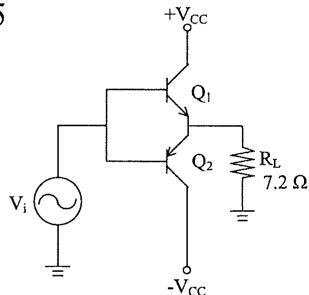

如右上【圖3】所示，B類推挽放大器若 且最大輸出功率 ，則 為何？

題目圖片
A15V
B20V
C12V正確答案
D16V
答案與詳解
C
正確答案
B類推挽放大器最大輸出功率公式 Po = VCC²/(2RL)，代入Po=10W、RL=7.2Ω，解出VCC=12V。

逐選項解析

A15V公式代入驗證✕ 錯誤
VCC=15V代入公式：Po=15²/(2×7.2)=225/14.4≈15.6W≠10W，不符合題意。
B20V公式代入驗證✕ 錯誤
VCC=20V代入公式：Po=20²/(2×7.2)=400/14.4≈27.8W≠10W，數值過大。
C12V✓ 正確
D16V✕ 易錯陷阱
