國營聯招 儀電電路學、電子學101 年第 34 題單選題考點：n通道增強式MOSFET考點：p通道增強式MOSFET

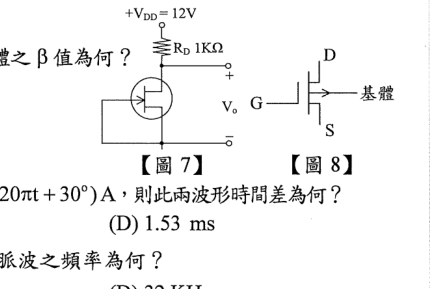

圖示符號代表何種元件？

題目圖片
An通道增強式金氧半場效電晶體
Bp通道增強式金氧半場效電晶體
Cn通道空乏式金氧半場效電晶體
Dp通道空乏式金氧半場效電晶體正確答案
答案與詳解
D
正確答案
圖8符號為p通道空乏式MOSFET：箭頭方向朝外(p通道)＋實線通道(空乏式)，兩者缺一不可判定。

逐選項解析

An通道增強式金氧半場效電晶體n通道增強式MOSFET✕ 錯誤
n通道增強式MOSFET：箭頭朝內且通道為虛線，兩個特徵均與圖8不符。
Bp通道增強式金氧半場效電晶體p通道增強式MOSFET✕ 易錯陷阱
p通道增強式MOSFET：箭頭朝外正確，但通道應為虛線，圖8為實線，故不符合。易混淆陷阱。
Cn通道空乏式金氧半場效電晶體✕ 易錯陷阱
Dp通道空乏式金氧半場效電晶體✓ 正確
