國營聯招 儀電電路學、電子學101 年第 4 題單選題考點：漏算支路考點：串並聯化簡

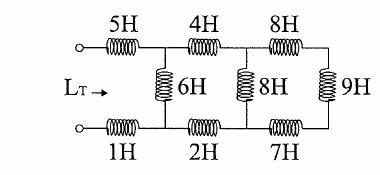

請求出右【圖 1】電路之總電感量 為何？

題目圖片
A7 H
B10 H正確答案
C13 H
D22 H
答案與詳解
B
正確答案
由最右端逐段化簡：，再得 ，最後 ，故選 B。

逐選項解析

A7 H漏算支路✕ 易錯陷阱
7 H 不是依完整電路逐段化簡所得，通常是漏算部分支路或錯認串、並聯關係。
B10 H串並聯化簡✓ 正確
正確。右側先化為 6 H，中間路徑化為 12 H，再與左側直立 6 H 並聯得 4 H；最後 5+4+1=10 H。
C13 H✕ 易錯陷阱
D22 H✕ 易錯陷阱
