國營聯招儀電電路學、電子學101 年第 51 題單選題考點：集極回授電流

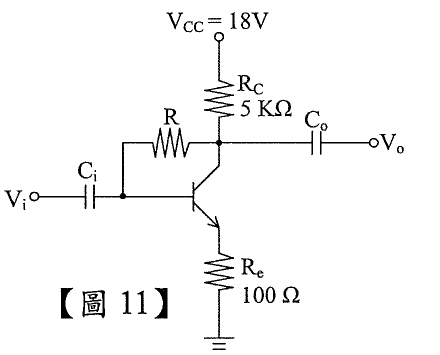

如右上【圖11】電路所示，若電晶體之參數 $β = 99$ 、 $V_{C C} = 18 V$ 、 $R_{C} = 5 k Ω$ 、 $R_{e} = 100 Ω$ ，且 $V_{C E} = 5 V$ ，反向飽和電流可略之不計，試求 $I_{B}$ 為何？

題目圖片

A30 μA

B26.3 μA

C25.5 μA正確答案

D28.5 μA

答案與詳解

C

正確答案

圖11為集極回授偏壓電路；直流時R_C與R_e都流過I_E。由18−5=I_E(5000+100)及I_E=(β+1)I_B，得I_B=25.49μA≈25.5μA，選C。

逐選項解析

A30 μA集極回授電流✕ 錯誤

30μA不符合原圖的電流路徑及KVL；由R_C、V_CE、R_e串聯電源迴路算得I_B約25.49μA。

B26.3 μA集極回授電流✕ 錯誤

26.3μA不符合I_E=(18−5)/(5000+100)及I_B=I_E/(β+1)的計算。

C25.5 μA✓ 正確

D28.5 μA✕ 錯誤
