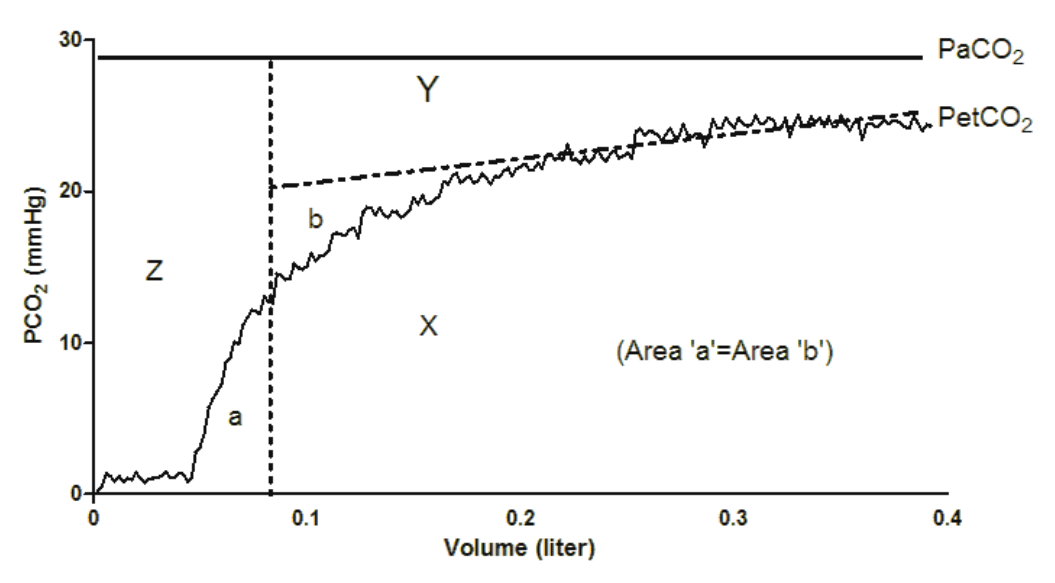

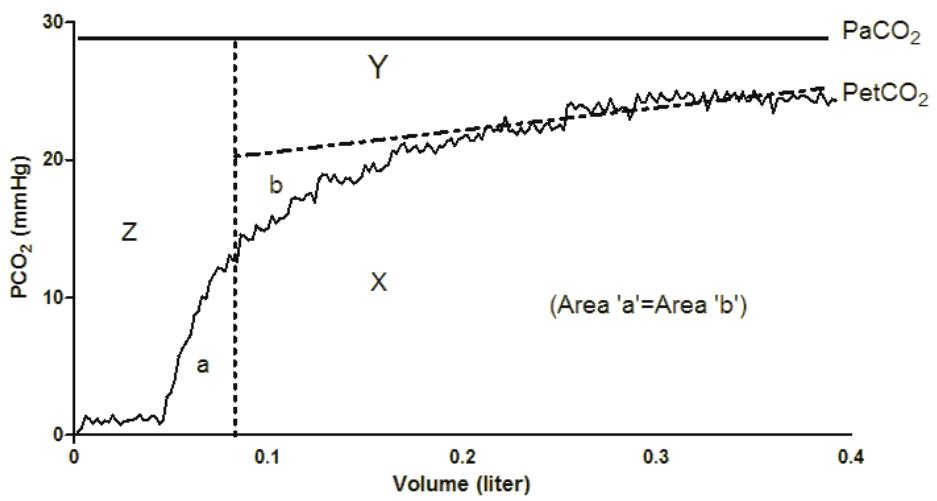

下圖為容積型二氧化碳濃度監測儀（Single-breath expiratory volumetric capnography）之吐氣圖形，生理死腔（physiologic dead space）為何？

生理死腔＝解剖死腔＋肺泡死腔＝Z區＋Y區。圖中虛線為等面積（Area a=Area b）所定出的平均肺泡PCO₂，Y區位於虛線上方（實際呼出PCO₂低於平均肺泡值的體積），Z區為CO₂接近0的前段；兩者合計除以全部呼出體積（X+Y+Z）即為Bohr方程式計算之生理死腔比。
