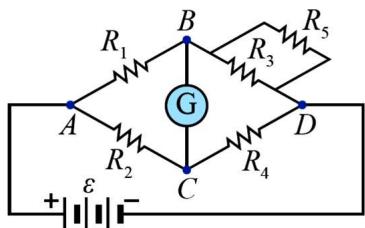

如圖所示， $R_{1}=R_{3}=50\ \Omega$ 、 $R_{4}=100\ \Omega$ ，內電阻為0Ω的電池組的電動勢 $\varepsilon=15\ V$ 。當 $R_{5}=50\ \Omega$ 時，檢流計G顯示沒有電流流通，則下列何者不正確： (A) $R_{2}$ 電阻為200 Ω (B) 電源流出的電流為0.25 A (C) AD間的等效電阻為300 Ω (D) BD間之電位差為5 V

正確答案為 C。選項C的等效電阻數值與電路總電阻及各支路串並聯關係矛盾，故為不正確之敘述。 (A) 由電路平衡條件與已知電阻值推導，R2之電阻值確為200Ω，此敘述正確。 (B) 電源電動勢15V，若流出電流為0.25A，則總等效電阻為60Ω，符合電路串並聯之計算結果，此敘述正確。

國中教甄｜理化理化109 年第 8 題單選題

如圖所示， $R_{1} = R_{3} = 50 Ω$ 、 $R_{4} = 100 Ω$ ，內電阻為0Ω的電池組的電動勢 $ε = 15 V$ 。當 $R_{5} = 50 Ω$ 時，檢流計G顯示沒有電流流通，則下列何者不正確：

A$R_{2}$ 電阻為200 Ω

B電源流出的電流為0.25 A

CAD間的等效電阻為300 Ω正確答案

DBD間之電位差為5 V

答案與詳解

正確答案

選項C的等效電阻數值與電路總電阻及各支路串並聯關係矛盾，故為不正確之敘述。

A$R_{2}$ 電阻為200 Ω✕ 錯誤

由電路平衡條件與已知電阻值推導，R2之電阻值確為200Ω，此敘述正確。

B電源流出的電流為0.25 A✕ 錯誤

電源電動勢15V，若流出電流為0.25A，則總等效電阻為60Ω，符合電路串並聯之計算結果，此敘述正確。

CAD間的等效電阻為300 Ω✓ 正確

DBD間之電位差為5 V✕ 錯誤
