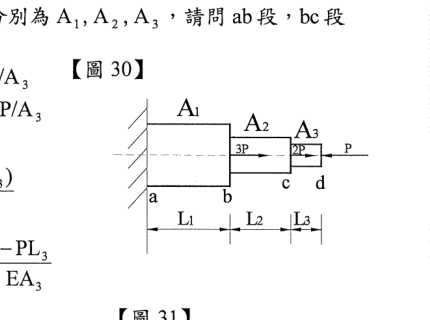

【圖30】桿件受到如圖所示之軸向力，斷面積為A₁、A₂、A₃，則ab、bc、cd段之應力分別為：
A4P/A₁, P/A₂, -P/A₃正確答案
B3P/A₁, P/A₂, -P/A₃
C4P/A₁, 2P/A₂, -P/A₃
D3P/A₁, 2P/A₂, -P/A₃
答案與詳解
為什麼答案是 A
ab段內力=4P(拉)、bc段內力=P(拉)、cd段內力=−P(壓)，各除以對應斷面積得 σab=4P/A₁、σbc=P/A₂、σcd=−P/A₃。此結果與逐段截面法平衡計算完全一致，故為正解。
考點：截面法求軸力考點：漏計外力考點：bc段內力誤算考點：多段累積錯誤
