專技高考-獸醫師獸醫普通疾病學109 年第 73 題單選題
📖 閱讀測驗 · 共用前文

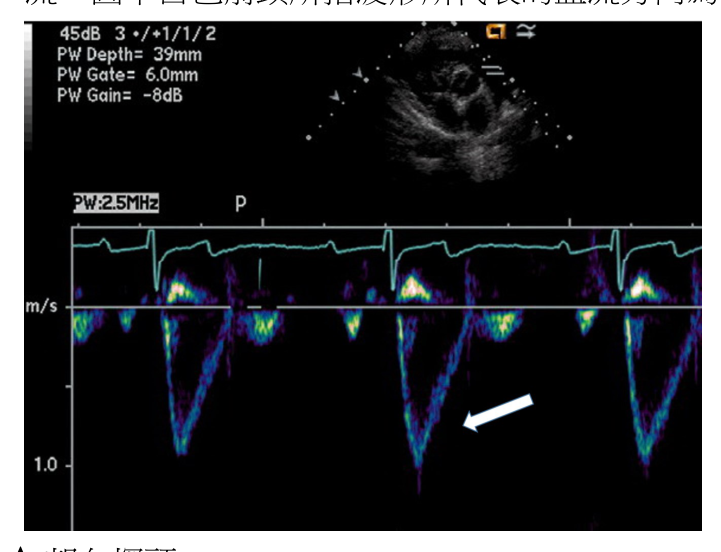

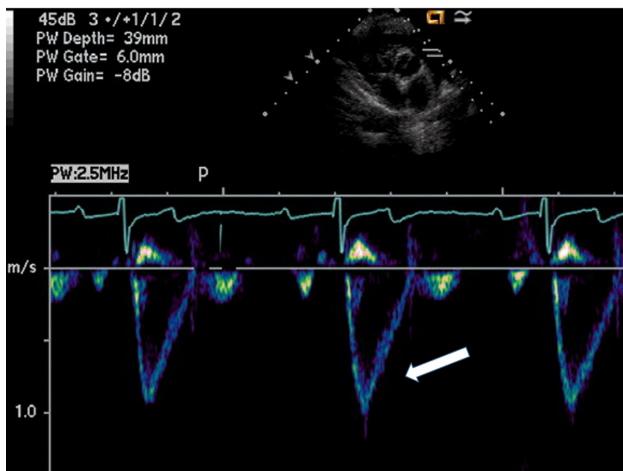

附圖為犬用脈衝式都卜勒（PW Doppler）超音波，於左頭側胸骨旁掃描之心臟短軸像下所測得之肺動脈血流，圖中白色箭頭所指波形所代表的血流方向為何？
承上題，圖中白色箭頭所指的波形代表血流速度為何？
A0.5公尺/分鐘
B1公尺/分鐘
C0.5公尺/秒
D1公尺/秒正確答案
D正確答案
白色箭頭指向基線下方最大深度的波形，波峰底部位於1.0 m/s刻度線附近，代表肺動脈血流速度約為1公尺/秒。
為什麼答案是 D
圖中Y軸右側標示1.0刻度線（m/s），白色箭頭指向的波形谷底恰好抵達該1.0 m/s刻度線，單位m/s正確，數值符合，為正確答案。
載入中…
完整詳解
Pro · 無限重點 白色箭頭指向基線下方最大深度的波形，波峰底部位於1.0 m/s刻度線附近，代表肺動脈血流速度約為1公尺/秒。
圖右側Y軸刻度顯示1.0 m/s，箭頭所指波形谷底恰好觸及該刻度線，單位為m/s而非m/min，直接讀圖選D。
逐選項分析
A✕ 陷阱
0.5公尺/分鐘單位錯誤，超音波都卜勒血流速度單位為m/s而非m/min，且數值完全不符合圖中波形深度。
B✕ 陷阱
1公尺/分鐘單位仍為m/min，圖中Y軸明確標示m/s，使用錯誤單位即為錯誤答案，與刻度讀值矛盾。
C✕
0.5 m/s對應圖中基線下方約半格位置，但箭頭所指波形谷底明顯延伸至1.0刻度線，數值不符合圖中波形深度。
D✓ 正確
圖中Y軸右側標示1.0刻度線（m/s），白色箭頭指向的波形谷底恰好抵達該1.0 m/s刻度線，單位m/s正確，數值符合，為正確答案。
PW Doppler波形判讀要點
| 項目 | 說明 |
|---|
| Y軸單位 | m/s（公尺/秒），非m/min |
| 基線上方 | 朝向探頭方向的血流（正向） |
| 基線下方 | 遠離探頭方向的血流（負向） |
| 箭頭波形位置 | 基線下方，谷底達1.0 m/s刻度線 |
| 正常犬肺動脈血流速 | 約0.8～1.2 m/s |
本題最大陷阱在於選項A（0.5 m/min）與B（1 m/min）使用「公尺/分鐘」而非「公尺/秒」，數值看似合理但單位完全錯誤。都卜勒超音波血流速度固定使用m/s，考生須先確認單位再讀取數值，才能正確排除A、B兩選項。
