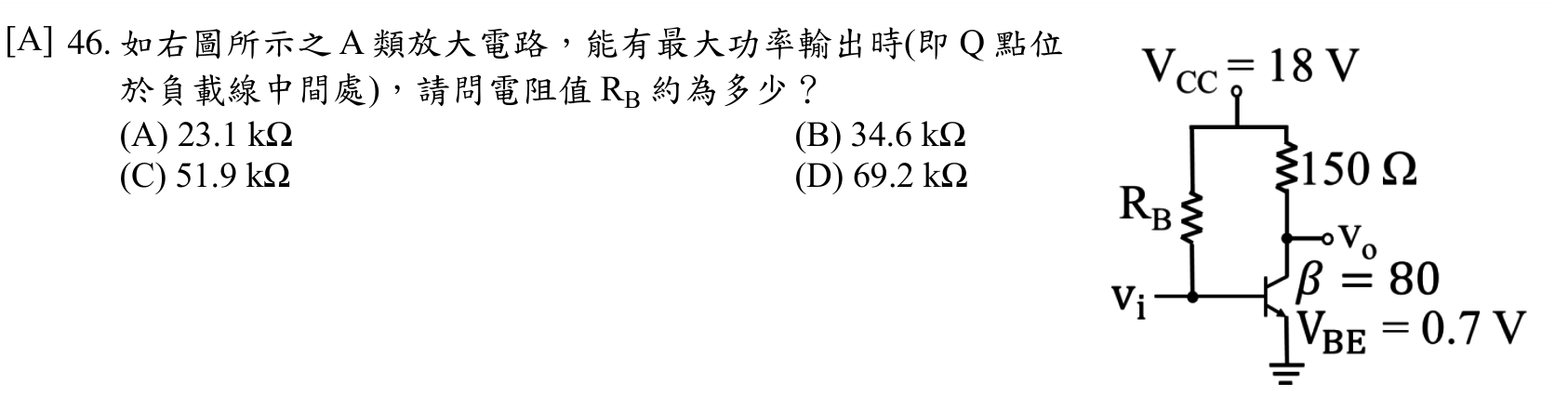

如右圖所示之 A 類放大電路，能有最大功率輸出時(即 Q 點位於負載線中間處)，請問電阻值 RB 約為多少？
A23.1 kΩ正確答案
B34.6 kΩ
C51.9 kΩ
D69.2 kΩ
答案與詳解
為什麼答案是 A
正確答案。Q點在負載線中點時VCE=VCC/2=9V，IC=VCC/(2×RC)=18/(300)=60mA，IB=IC/β=60mA/80=0.75mA，RB=(VCC−VBE)/IB=(18−0.7)/0.75=17.3/0.75≈23.1kΩ。
考點：Q點最大功率條件考點：計算錯誤陷阱考點：Q點偏移錯誤考點：VBE遺漏錯誤
