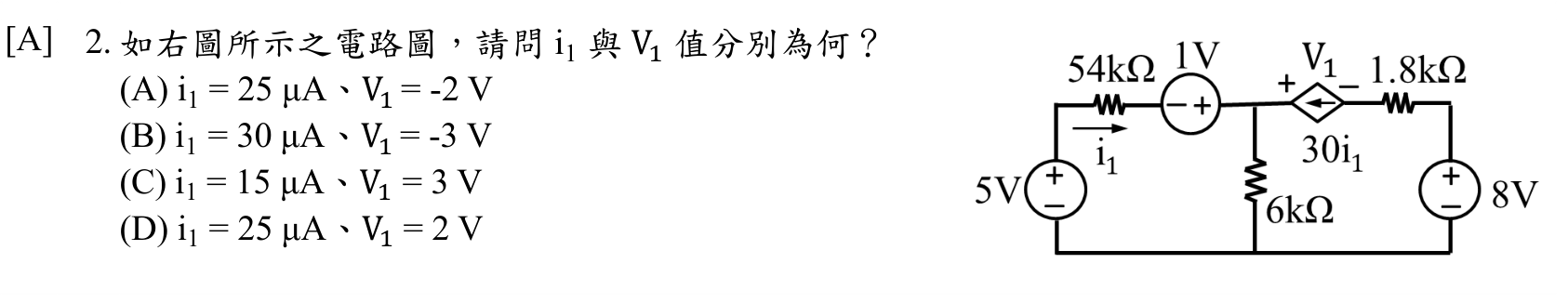

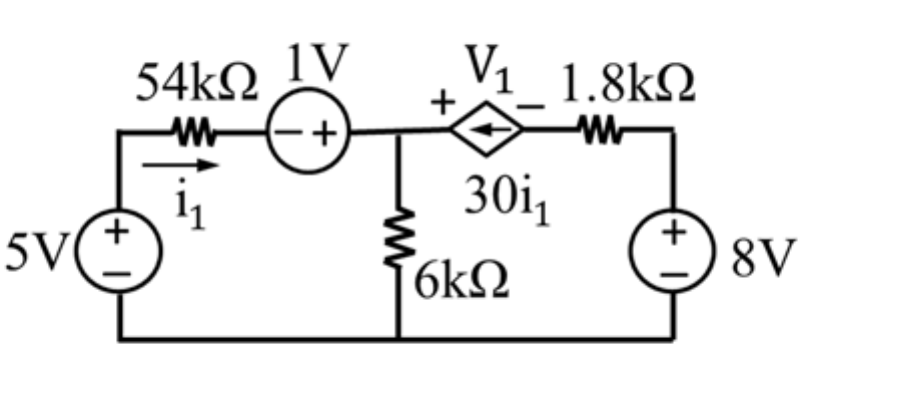

如右圖所示之電路圖，請問 i1 與 V1 值分別為何？
Ai1 = 25 μA、V1 = -2 V正確答案
Bi1 = 30 μA、V1 = -3 V
Ci1 = 15 μA、V1 = 3 V
Di1 = 25 μA、V1 = 2 V
答案與詳解
逐選項解析
Ai1 = 25 μA、V1 = -2 VKVL+相依電源✓ 正確
i1=25μA、V1=-2V為正確答案。對輸入迴路列KVL求得控制電流i1=25μA；相依電流源30i1=0.75mA流入輸出支路，對輸出迴路列KVL並依V1標示極性代入，得V1=-2V。數值與符號皆正確。
Bi1 = 30 μA、V1 = -3 VKVL求解誤差✕ 錯誤
i1=30μA電流值偏大，代入輸入迴路KVL無法平衡（正確應為25μA）；連帶V1=-3V也不滿足輸出迴路電壓方程式。此選項在輸入迴路求解階段即出錯。
Ci1 = 15 μA、V1 = 3 V✕ 錯誤
Di1 = 25 μA、V1 = 2 V✕ 易錯陷阱
