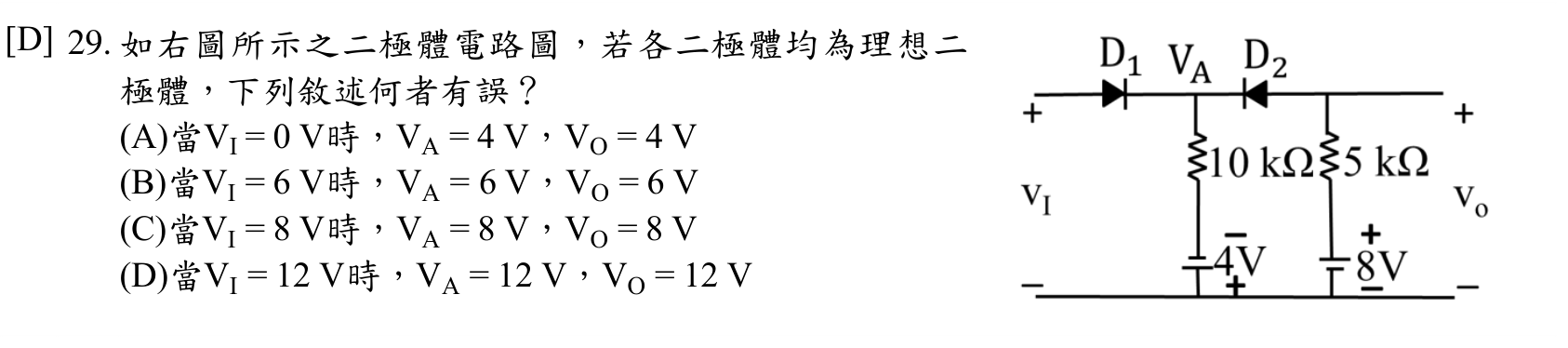

如右圖所示之二極體電路圖，若各二極體均為理想二極體，下列敘述何者有誤？
A當 VI = 0 V 時，VA = 4 V，VO = 4 V
B當 VI = 6 V 時，VA = 6 V，VO = 6 V
C當 VI = 8 V 時，VA = 8 V，VO = 8 V
D當 VI = 12 V 時，VA = 12 V，VO = 12 V正確答案
答案與詳解
為什麼答案是 D
D敘述VI=12V時VO=12V，此為錯誤。當VI升高到超過箝位電壓後，D2因兩端電位關係而截止，VO被右側電池箝位於固定值（8V），不會跟隨VI上升至12V。因此VO=12V的敘述與電路實際行為不符，為有誤選項，即正解。
考點：二極體導通/截止判斷考點：二極體導通區分析考點：二極體臨界導通考點：電壓箝位/二極體截止
