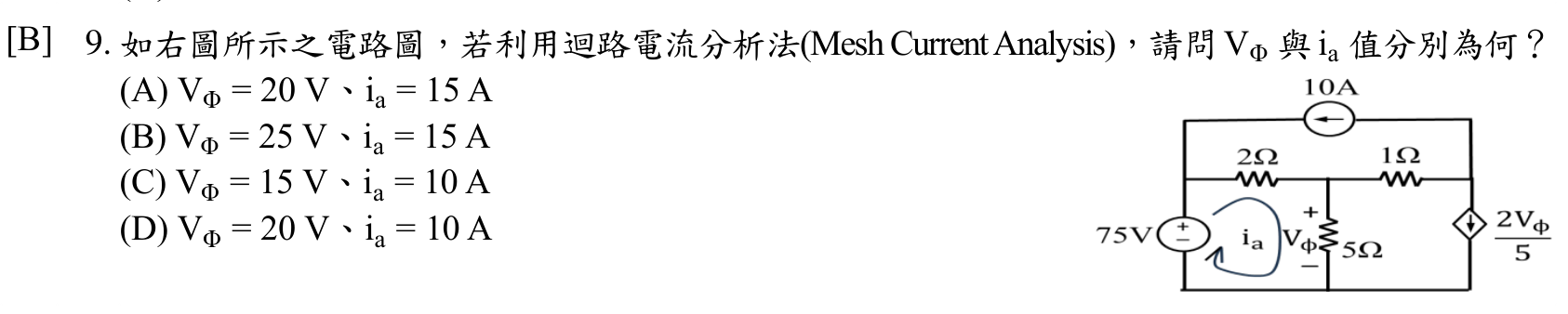

如右圖所示之電路圖，若利用迴路電流分析法(Mesh Current Analysis)，請問 VΦ 與 ia 值分別為何？
AVΦ = 20 V、ia = 15 A
BVΦ = 25 V、ia = 15 A正確答案
CVΦ = 15 V、ia = 10 A
DVΦ = 20 V、ia = 10 A
答案與詳解
為什麼答案是 B
正解。以超網目合併含10A電流源的兩迴路，補充電流源約束式，並令VΦ=5ia、相依源2VΦ/5=2ia代入KVL聯立，解得ia=15A、VΦ=25V，回代各方程式皆成立。
考點：KVL約束不足考點：超網目+相依源考點：相依源漏算考點：對應關係混淆
