大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學114 年第 5 題單選題

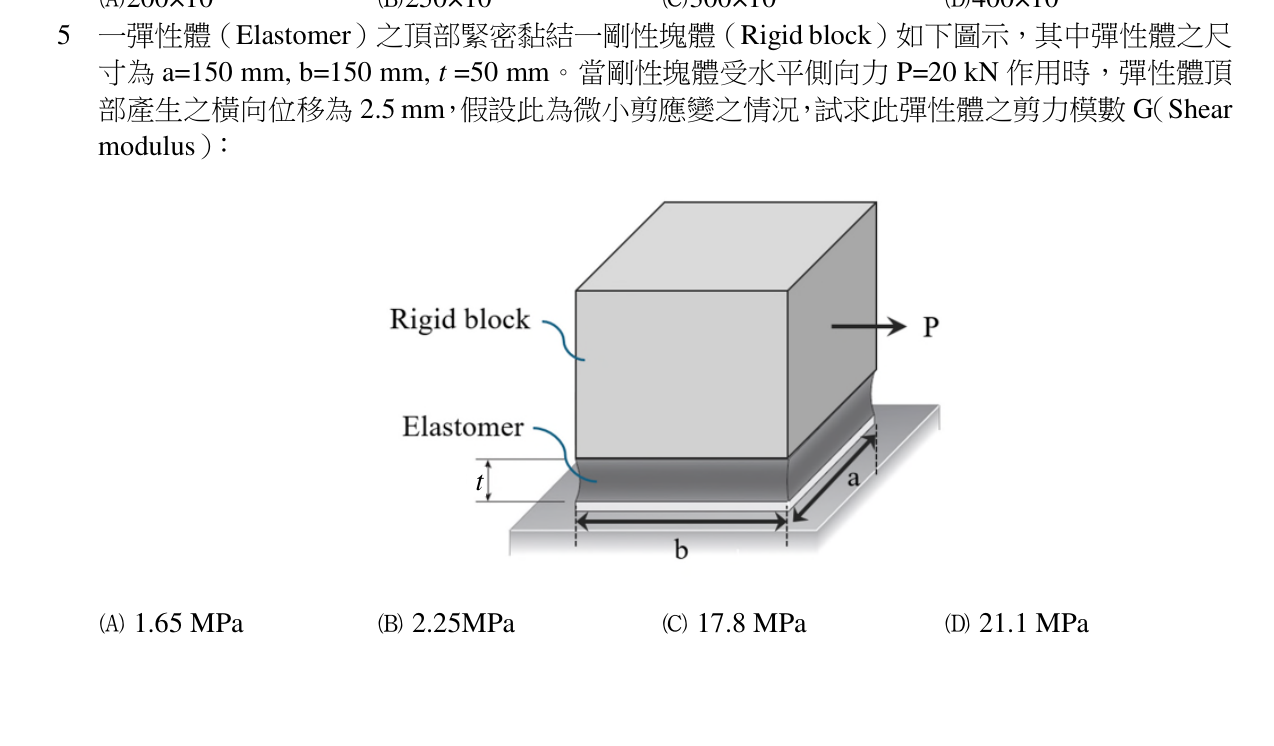

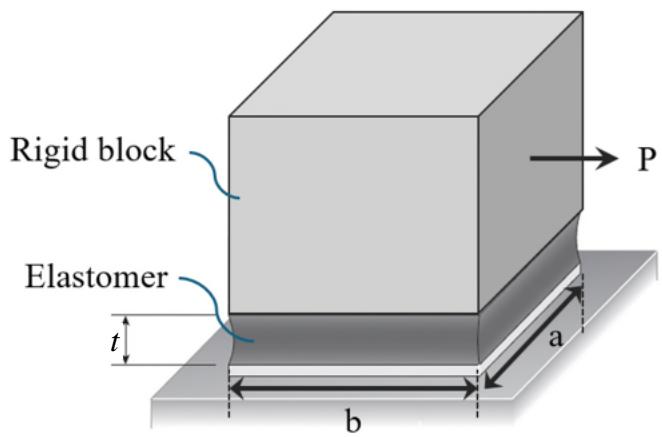

一彈性體（Elastomer）之頂部緊密黏結一剛性塊體（Rigid block）如下圖示，其中彈性體之尺寸為 $a = 150$ mm, $b = 150$ mm, $t = 50$ mm。當剛性塊體受水平側向力 $P = 20$ kN 作用時，彈性體頂部產生之橫向位移為 $2.5$ mm，假設此為微小剪應變之情況，試求此彈性體之剪力模數 $G$ （Shear modulus）：

1.65

MPa

2.25

MPa

17.8

MPa正確答案

21.1

MPa

答案與詳解

正確答案

由剪應力 $\tau=P/A$ 與剪應變 $\gamma=\delta/t$，得 $G=\tau/\gamma\approx 17.78$ MPa，選 (C)。

依 $G=\tau/\gamma$ 直接計算得 17.8 MPa。
