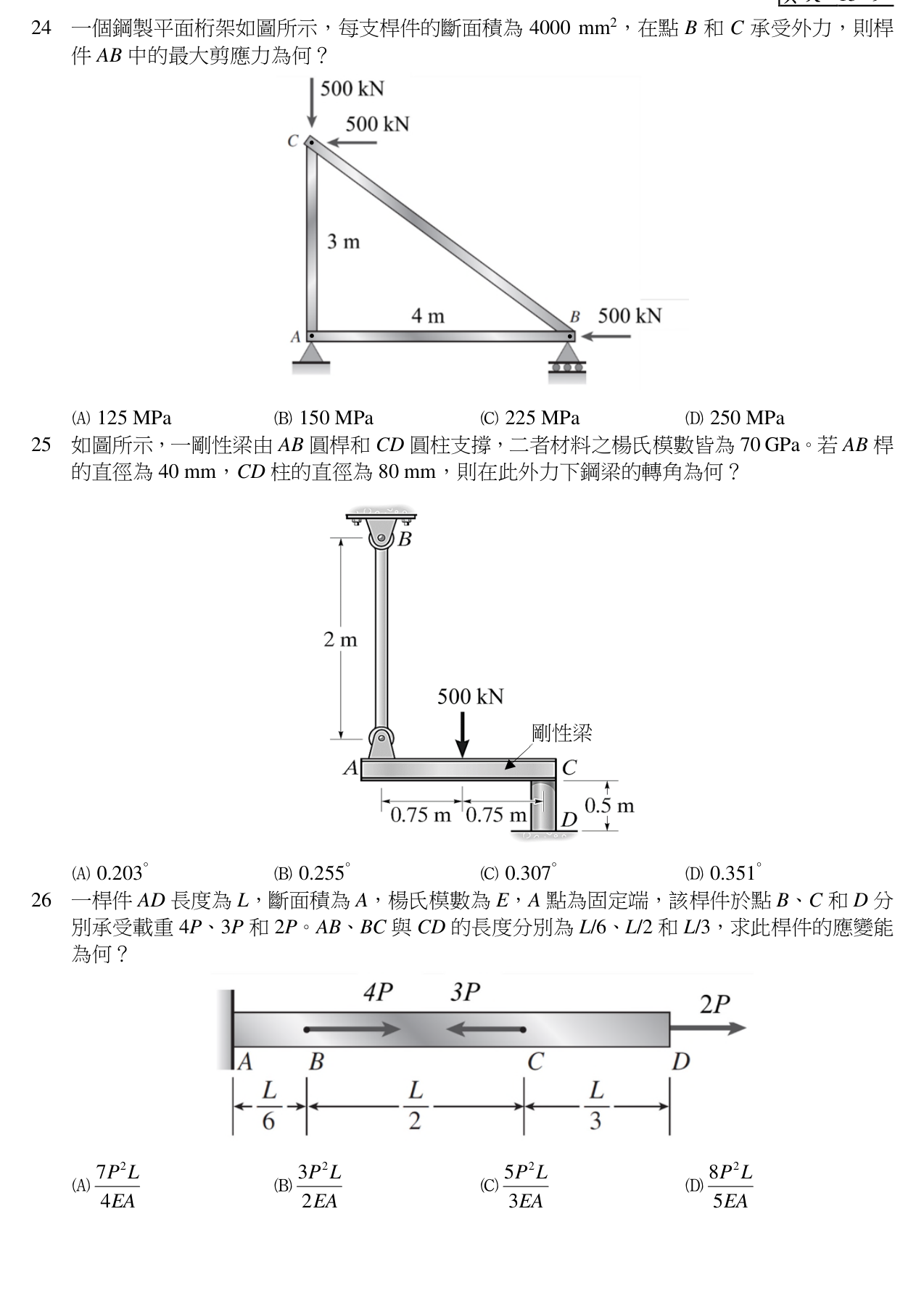

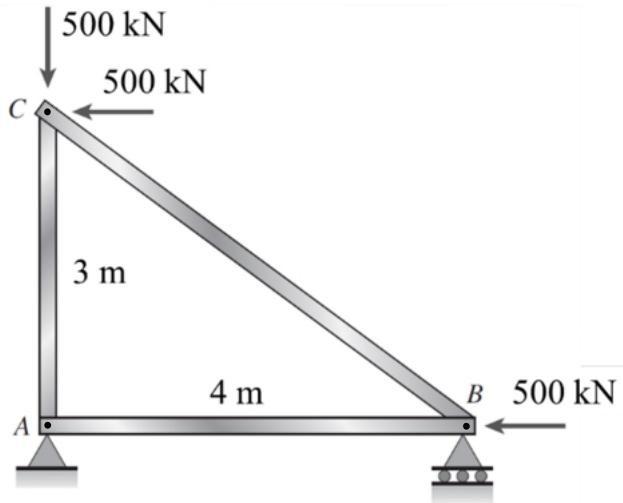

一個鋼製平面桁架如圖所示，每支桿件的斷面積為 4000 mm²，在點 B 和 C 承受外力，則桿件 AB 中的最大剪應力為何？
A125 MPa正確答案
B150 MPa
C225 MPa
D250 MPa
答案與詳解
為什麼答案是 A
正確。經節點法分析，AB 桿軸力為 1000 kN。正應力 σ = P/A = 1,000,000 N / 4000 mm² = 250 MPa。單軸受力下最大剪應力 τ_max = σ/2 = 125 MPa。
載入中…
正確。經節點法分析，AB 桿軸力為 1000 kN。正應力 σ = P/A = 1,000,000 N / 4000 mm² = 250 MPa。單軸受力下最大剪應力 τ_max = σ/2 = 125 MPa。
