📖 閱讀測驗 · 共用前文

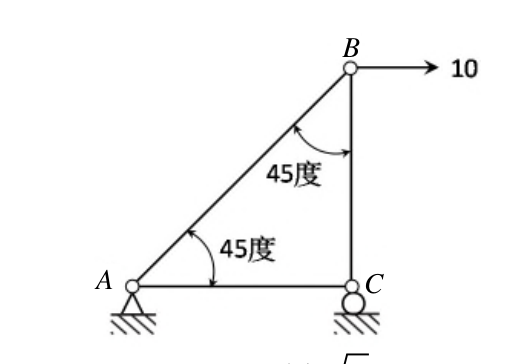

圖示之平面三角形桁架，BC 桿長度為 L，B 點承受一水平外力 P=10 N。桿件之軸向柔度 f = L/(AE)（單位為 m/N），請計算 C 點之水平位移量（單位為 m）。
承上題，若 BC 桿由斜桿改為垂直桿，則本題桁架 C 點之水平位移量，為前題桁架 C 點水平位移量之幾倍？
A0正確答案
B1
C2
D
答案與詳解
為什麼答案是 A
BC改為垂直桿後，B點水平力10kN完全由AB斜桿承擔，C點為滾支承（水平自由），BC垂直桿只傳遞垂直力，C點水平位移為0，故為前題的0倍。
考點：靜定桁架位移考點：桁架結構比較考點：位移倍數判斷考點：幾何關係誤用
