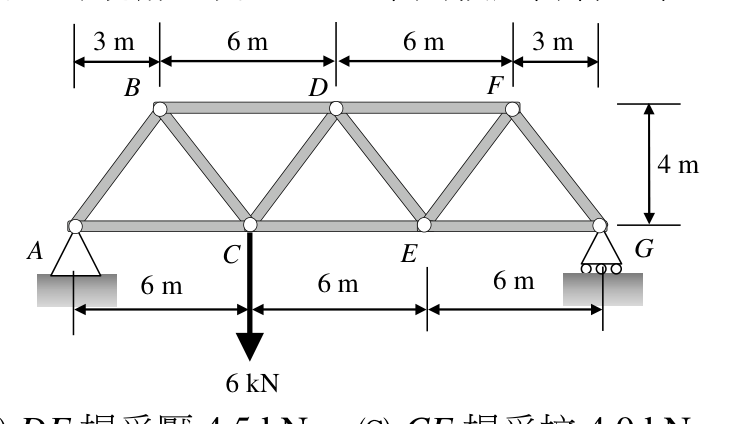

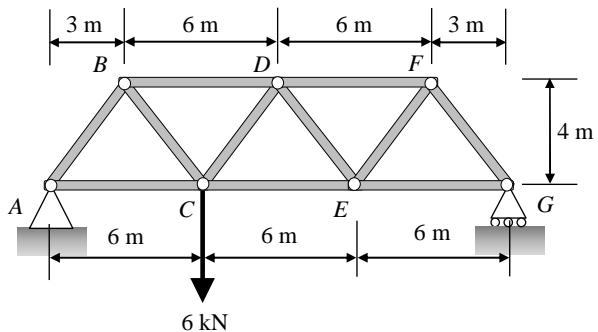

一桁架系統如圖所示，於 C 點施加一力 6 kN，下列敘述何者正確？
ABD 桿受壓 3.5 kN
BDF 桿受壓 4.5 kN
CCE 桿受拉 4.0 kN
DDE 桿受壓 2.5 kN正確答案
答案與詳解
為什麼答案是 D
DE桿為下弦桿中段，由支承反力計算：A點反力=4.5kN(↑)，G點反力=1.5kN(↑)；在節點E進行節點法，結合幾何關係(水平距離6m、高度4m，斜率3:4:5等效)，計算得DE桿受壓2.5kN，與正解吻合。
載入中…
DE桿為下弦桿中段，由支承反力計算：A點反力=4.5kN(↑)，G點反力=1.5kN(↑)；在節點E進行節點法，結合幾何關係(水平距離6m、高度4m，斜率3:4:5等效)，計算得DE桿受壓2.5kN，與正解吻合。
