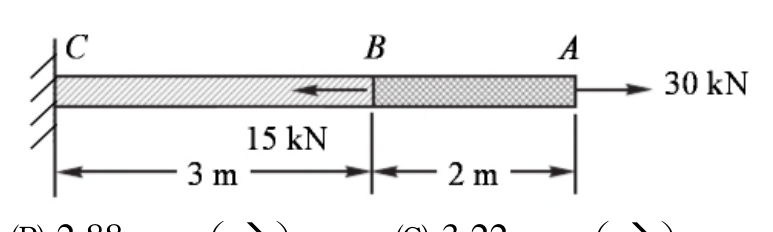

如圖所示，有一由 AB 鋁桿件與 BC 鋼桿件所構成的組合桿件，在 A 與 B 兩點分別施加軸向力。鋼與鋁的彈性模數分別為 $200\text{GPa}$ 與 $70\text{GPa}$，兩段桿件之直徑皆為 $20\text{mm}$，則 A 點的位移量為何？

正確答案。截面積A=π×10²=314.16mm²。BC段內力=15kN(向右拉，C固定故BC受壓縮？需以截面法判斷)：由圖，C端固定，B點施加向左15kN，A點施加向右30kN。以截面法：BC段內力=15kN(壓)；AB段內力=30kN(拉)。δ_BC=15000×3000/(200000×314.16)=0.716mm；δ_AB=30000×2000/(70000×314.16)=2.728mm；A點位移=0.716+2.728≈3.44mm（向右）。
