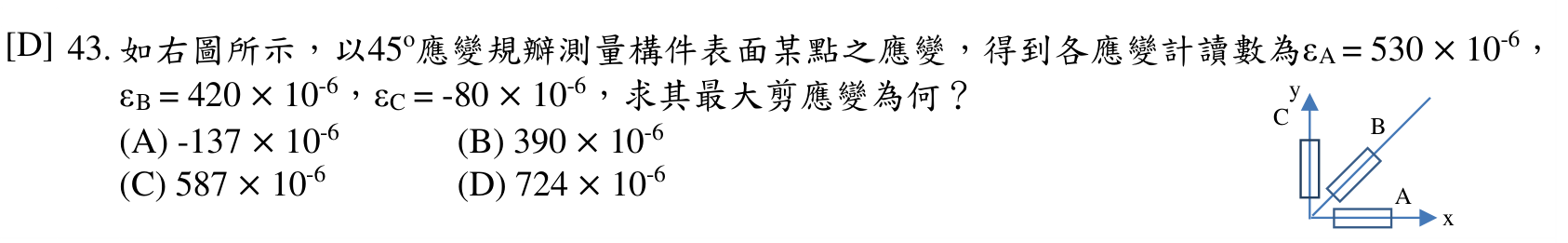

如右圖所示，以45°應變規瓣測量構件表面某點之應變，得到各應變計讀數為εA = 530×10⁻⁶，εB = 420×10⁻⁶，εC = -80×10⁻⁶，求其最大剪應變為何？
A-137×10⁻⁶
B390×10⁻⁶
C587×10⁻⁶
D724×10⁻⁶正確答案
答案與詳解
為什麼答案是 D
正確流程：γxy=2(420)−530−(−80)=390×10⁻⁶；莫爾圓半徑R=√[((530−(−80))/2)²+(390/2)²]=√[(305)²+(195)²]=√[93025+38025]=√131050≈362；最大剪應變γmax=2R=724×10⁻⁶
考點：符號錯誤陷阱考點：計算未完成考點：公式套用錯誤考點：莫爾圓最大剪應變
