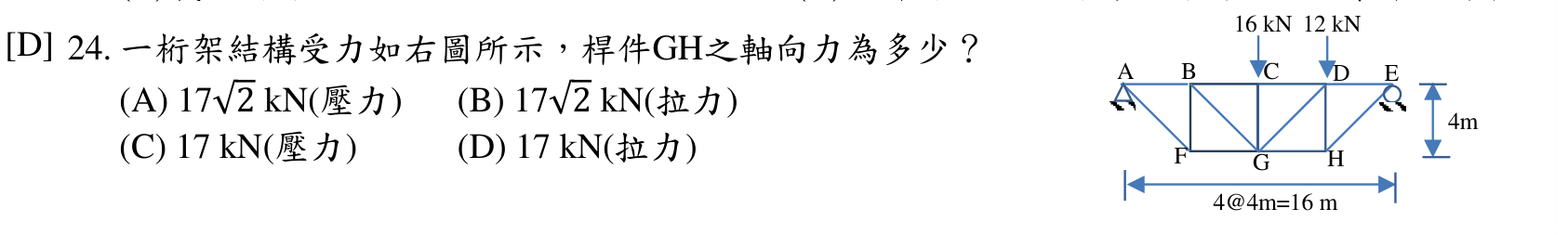

一桁架結構受力如右圖所示（16 kN及12 kN作用於上弦節點，4m高度，4@4m=16m跨度，14kN作用於下弦節點），桿件GH之軸向力為多少？
A17√2 kN（壓力）
B17√2 kN（拉力）
C17 kN（壓力）
D17 kN（拉力）正確答案
答案與詳解
為什麼答案是 D
17 kN（拉力）：截面法切過GH後對上弦節點F取矩，得GH=RA×4/4=17kN，下弦桿位於正彎矩區受拉，大小與方向皆正確。
考點：桿件類型混淆考點：斜桿係數誤套考點：拉壓方向判斷考點：截面法求下弦桿力
