大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學113 年第 2 題單選題

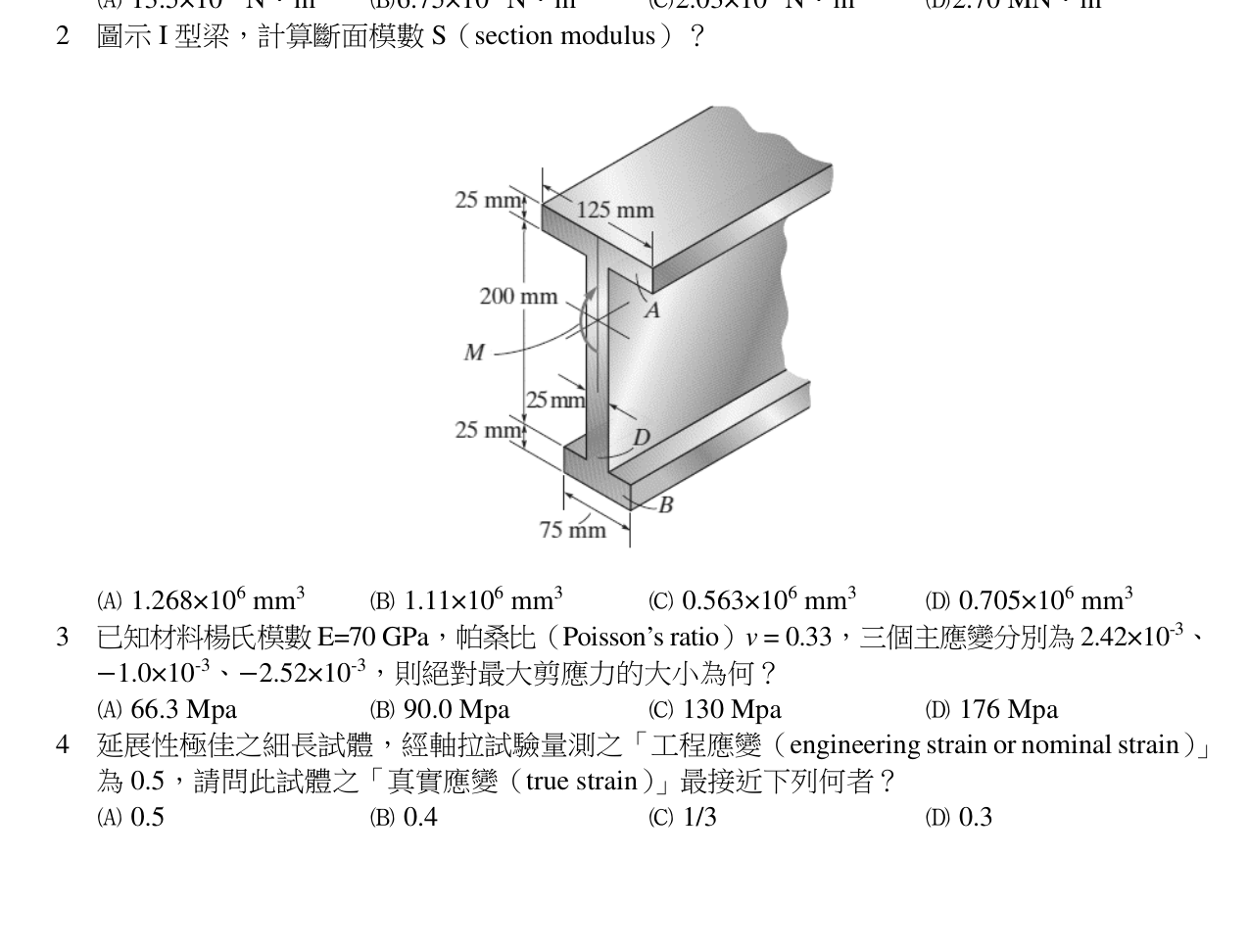

圖示 I 型梁，計算斷面模數 $S$ （section modulus）？

1.268 \times 1 0^{6} mm^{3}

1.11 \times 1 0^{6} mm^{3}

0.563 \times 1 0^{6} mm^{3}

正確答案

0.705 \times 1 0^{6} mm^{3}

答案與詳解

正確答案

標準I型梁尺寸:外形200×300、腹板及翼緣扣除後,計算I/c得S≈0.563×10⁶ mm³。

正確。以I=I_外−I_內,c=h/2代入得S≈0.563×10⁶ mm³。
