大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學113 年第 29 題單選題

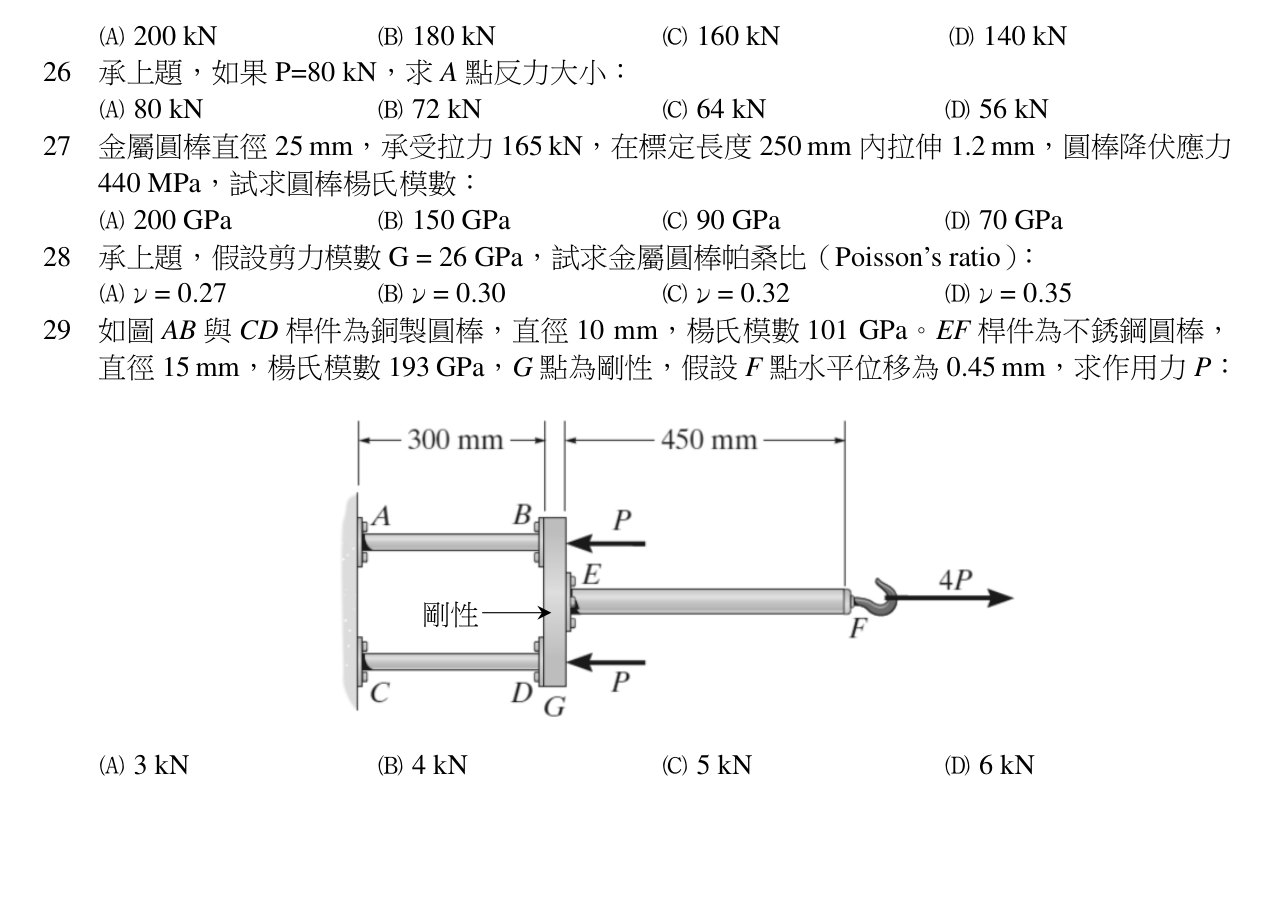

如圖 AB 與 CD 桿件為銅製圓棒，直徑 $10$ mm，楊氏模數 $101$ GPa。EF 桿件為不銹鋼圓棒，直徑 $15$ mm，楊氏模數 $193$ GPa，G 點為剛性，假設 F 點水平位移為 $0.45$ mm，求作用力 $P$ ：

3

4

5

kN正確答案

6

答案與詳解

正確答案

由力平衡求出AB、CD壓縮力與EF拉力，再由F點總位移=G板位移+EF伸長=0.45 mm反推P≈5 kN。

載入中…

如圖 AB 與 CD 桿件為銅製圓棒，直徑 10 mm，楊氏模數 101 GPa。EF 桿件為不銹鋼圓棒，直徑 15 mm，楊氏模數 193 GPa，G 點為剛性，假設 F 點水平位移為 0.45 mm，求作用力 P：
