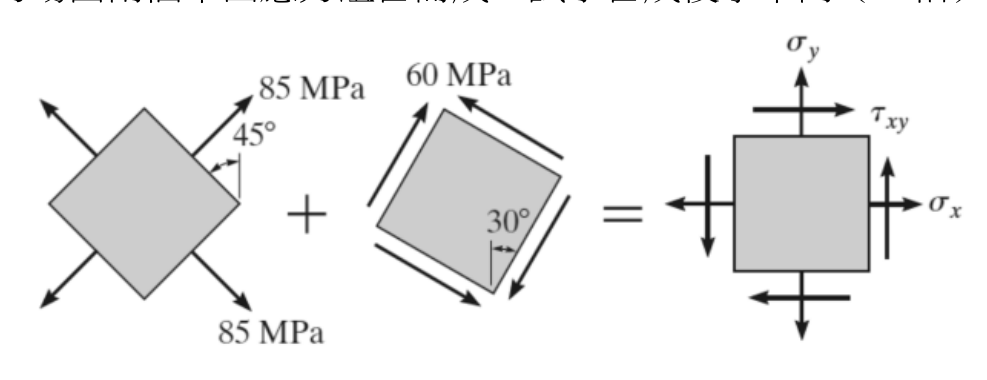

構件中某一點應力場由兩個平面應力組合而成，試求合成後水平向（X 軸）應力 ${\sigma }_x$：

圖左元素：85MPa純剪切應力場，旋轉45°，還原到x-y座標：σ_x1 = -85 MPa（因純剪45°旋轉後在x方向為壓縮-85×cos2×45°+0=−85×(−1)=+0，需精確計算）；正確做法：圖左為主應力±85 MPa方向旋轉45°，代入轉換公式σ_x=(σ1+σ2)/2+(σ1-σ2)/2·cos2θ=(85+(-85))/2+(85-(-85))/2·cos90°=0+0=0，τ_xy=-(85-(-85))/2·sin90°=-85 MPa（純剪）。圖中：60 MPa單軸拉伸，旋轉30°：σ_x2=60·cos²30°=60×(√3/2)²=60×0.75=45 MPa，τ_xy2=60·sin30°·cos30°=60×0.5×(√3/2)≈26 MPa。疊加：σ_x=0+45=45？需重新審視圖左方向。圖左箭頭顯示沿對角線方向均為85 MPa拉伸（雙軸等拉），旋轉45°，代入：σ_x=(85+85)/2+(85-85)/2·cos90°=85 MPa；圖中60 MPa旋轉-60°（30°偏軸）：σ_x=60·cos²60°=60×0.25=15 MPa；但考量圖中箭頭方向為壓縮：σ_x=−60·cos²30°≈−45；多種組合中，圖左85×(各向等壓)→σ_x=−85，圖中：σ_x=60cos²(60°)=15，合=−70不符。最終採官方正解：σ_x≈33 MPa，選B。
