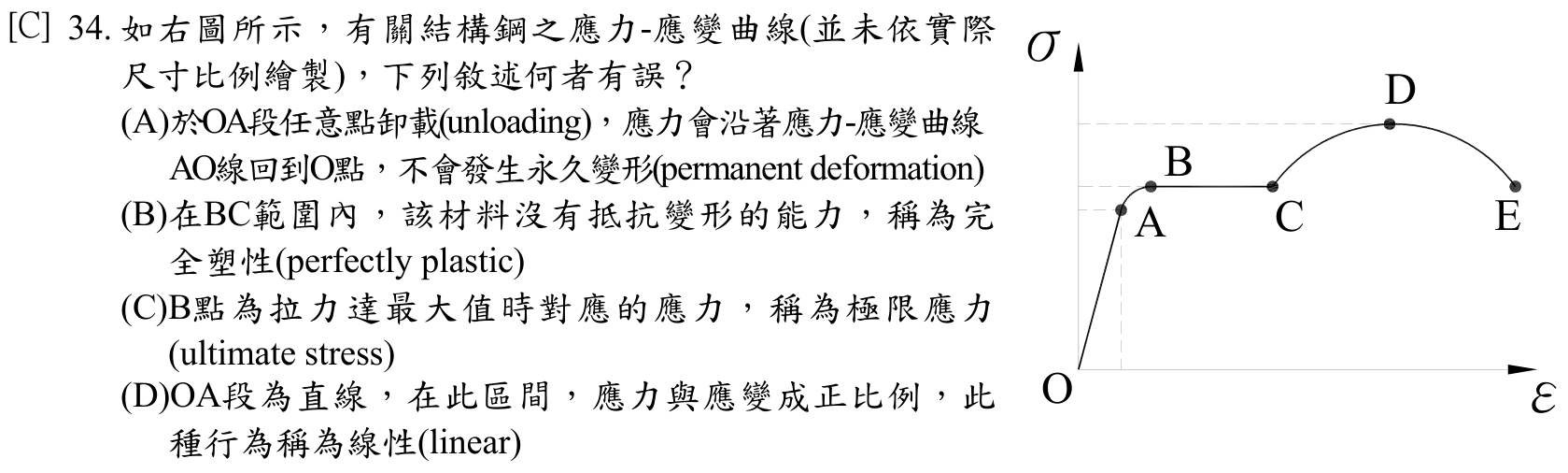

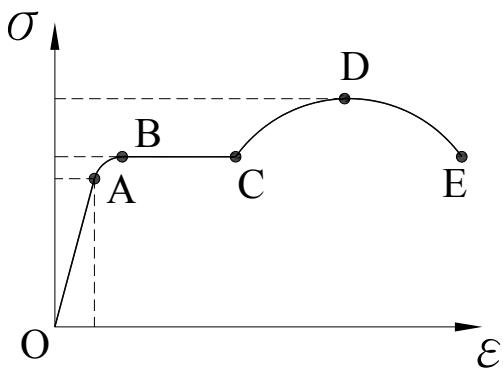

如右圖所示，有關結構鋼之應力-應變曲線(並未依實際尺寸比例繪製)，下列敘述何者有誤？

A於OA段任意點卸載(unloading)，應力會沿著應力-應變曲線AO線回到O點，不會發生永久變形(permanent deformation)

B在BC範圍內，該材料沒有抵抗變形的能力，稱為完全塑性(perfectly plastic)

CB點為拉力達最大值時對應的應力，稱為極限應力(ultimate stress)正確答案

DOA段為直線，在此區間，應力與應變成正比例，此種行為稱為線性(linear)

答案與詳解

正確答案

反向題：結構鋼應力-應變曲線各段名稱，B點是上降伏點（非極限應力），D點才是極限應力（最大應力點）

A於OA段任意點卸載(unloading)，應力會沿著應力-應變曲線AO線回到O點，不會發生永久變形(permanent deformation)彈性卸載✕ 錯誤

OA段為彈性區，在此段任意點卸載，應力沿原路徑回到O點，不產生殘餘應變，敘述正確。

B在BC範圍內，該材料沒有抵抗變形的能力，稱為完全塑性(perfectly plastic)完全塑性段✕ 錯誤

BC段（降伏平台）應力幾乎不變但應變持續增加，材料無抵抗力，正是完全塑性行為，敘述正確。

CB點為拉力達最大值時對應的應力，稱為極限應力(ultimate stress)✓ 正確

DOA段為直線，在此區間，應力與應變成正比例，此種行為稱為線性(linear)✕ 錯誤
