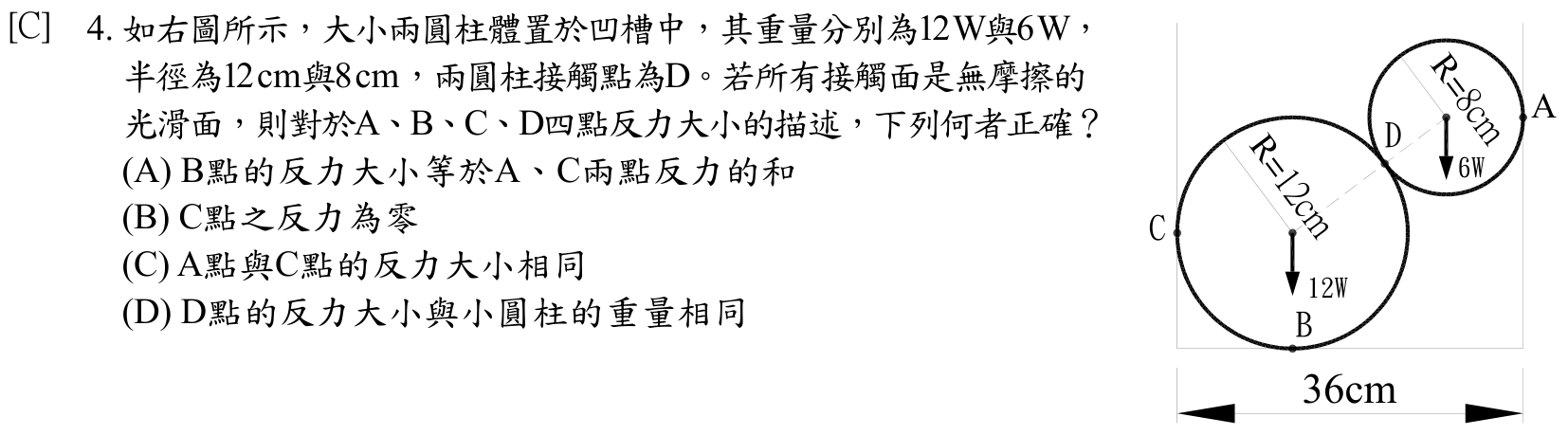

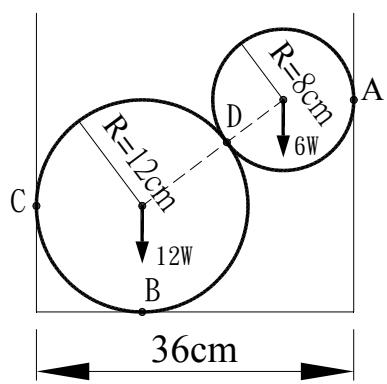

如右圖所示，大小兩圓柱體置於凹槽中，其重量分別為12 W與6 W，半徑為12 cm與8 cm，兩圓柱接觸點為D。若所有接觸面是無摩擦的光滑面，則對於A、B、C、D四點反力大小的描述，下列何者正確？
AB點的反力大小等於A、C兩點反力的和
BC點之反力為零
CA點與C點的反力大小相同正確答案
DD點的反力大小與小圓柱的重量相同
答案與詳解
逐選項解析
AB點的反力大小等於A、C兩點反力的和靜力平衡✕ 易錯陷阱
由大圓柱垂直平衡：RB = 12W + RD·cosθ，水平平衡：RC = RA，並非RB = RA + RC，選項錯誤。
BC點之反力為零水平平衡✕ 錯誤
大圓柱受D點反力有水平分量，必須由左側牆C點提供水平反力來平衡，故C點反力不為零。
CA點與C點的反力大小相同✓ 正確
DD點的反力大小與小圓柱的重量相同✕ 易錯陷阱
