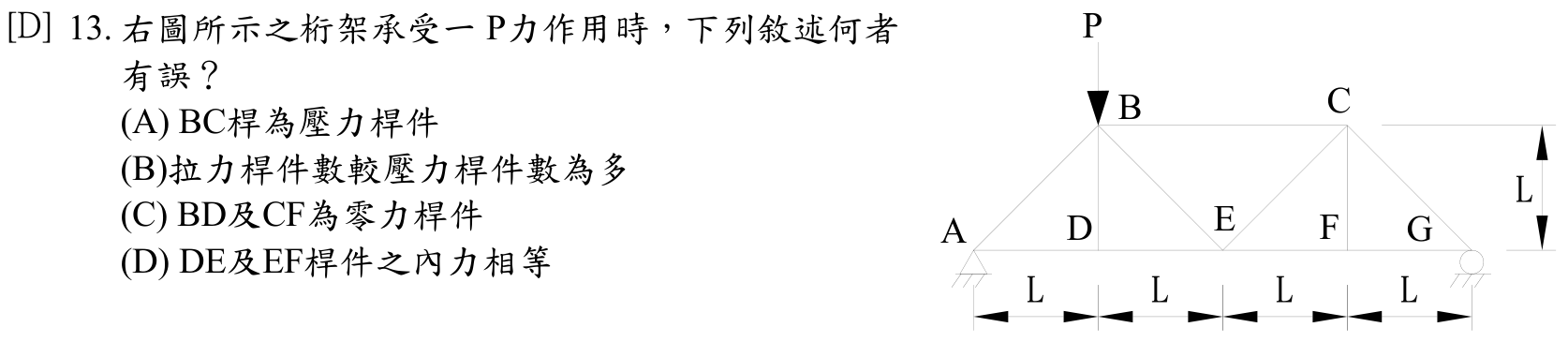

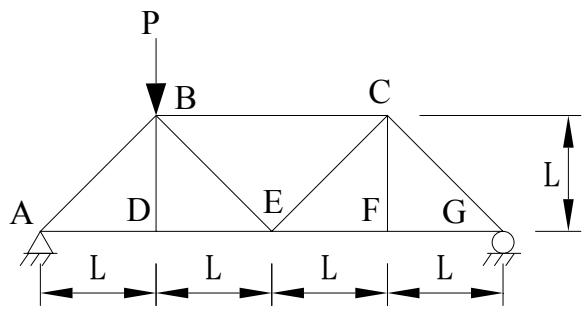

右圖所示之桁架承受一P力作用時，下列敘述何者有誤？
ABC桿為壓力桿件
B拉力桿件數較壓力桿件數為多
CBD及CF為零力桿件
DDE及EF桿件之內力相等正確答案
答案與詳解
逐選項解析
ABC桿為壓力桿件上弦桿受壓✕ 錯誤
B點受向下P力，BC為上弦桿，由節點B平衡分析可知BC受壓，為壓力桿件，敘述正確。
B拉力桿件數較壓力桿件數為多拉壓桿件數量✕ 易錯陷阱
下弦桿(AD、DE、EF、FG)及部分斜桿受拉，壓力桿件主要為上弦桿(AB、BC、CE、CG)，拉力桿數確實多於壓力桿數，敘述正確。
CBD及CF為零力桿件✕ 錯誤
DDE及EF桿件之內力相等✓ 正確
