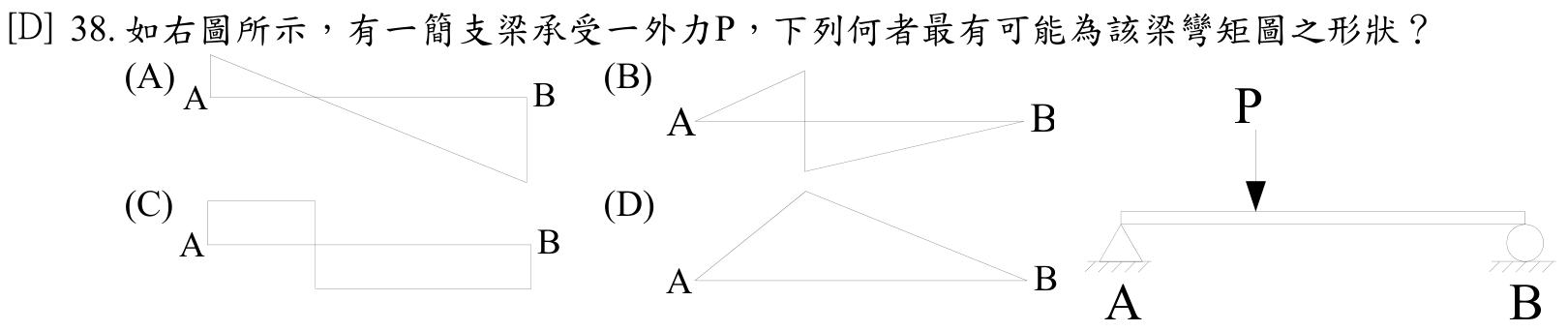

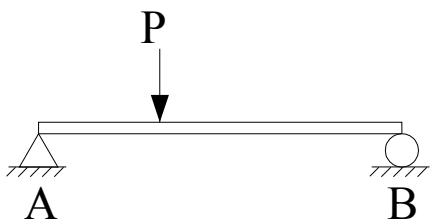

如右圖所示，有一簡支梁承受一外力P，下列何者最有可能為該梁彎矩圖之形狀？
A（見題目圖）
B（見題目圖）
C（見題目圖）
D（見題目圖）正確答案
答案與詳解
逐選項解析
A（見題目圖）簡支梁邊界條件✕ 錯誤
圖形從A端即有非零彎矩，且B端彎矩為負值。簡支梁兩端為鉸支與滾支，無法承受彎矩，故A、B兩端彎矩必為零，此圖完全不符簡支梁邊界條件。

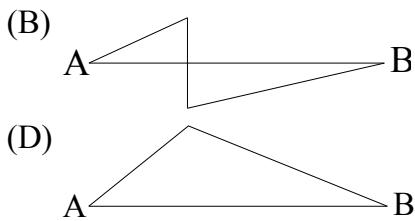

B（見題目圖）彎矩圖連續性✕ 易錯陷阱
圖形在集中力作用處出現彎矩突變（跳躍），但彎矩圖在集中力處應為連續的尖峰（斜率改變但值連續），剪力圖才會突變。此選項混淆彎矩圖與剪力圖特徵。
C（見題目圖）✕ 錯誤
D（見題目圖）✓ 正確
