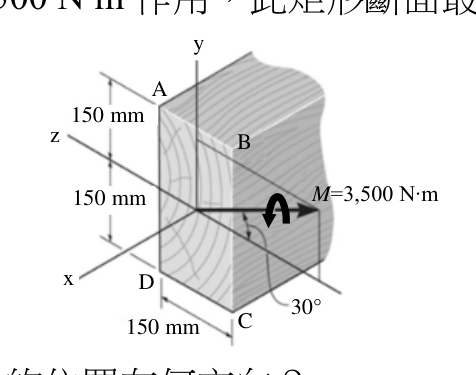

如下圖所示之矩形梁承受彎矩 M=3,500 N·m 作用，此矩形斷面最大彎曲壓應力為何？
承上題，在此彎矩作用下斷面中性軸的位置在何方向？
A在正 y 軸順時針旋轉 8.2°
B在正 z 軸順時針旋轉 8.2°
C在正 y 軸逆時針旋轉 66.6°
D在正 z 軸逆時針旋轉 66.6°正確答案
答案與詳解
為什麼答案是 D
根據公式 tan(α) = (Iz/Iy)tan(θ) = 4 × tan(30°) ≈ 2.309，求得中性軸與正 z 軸夾角為 66.6°，且旋轉方向與彎矩向量偏離主軸的方向一致（逆時針）。
考點：中性軸角度考點：公式代入錯誤考點：參考軸誤判考點：非對稱彎曲
